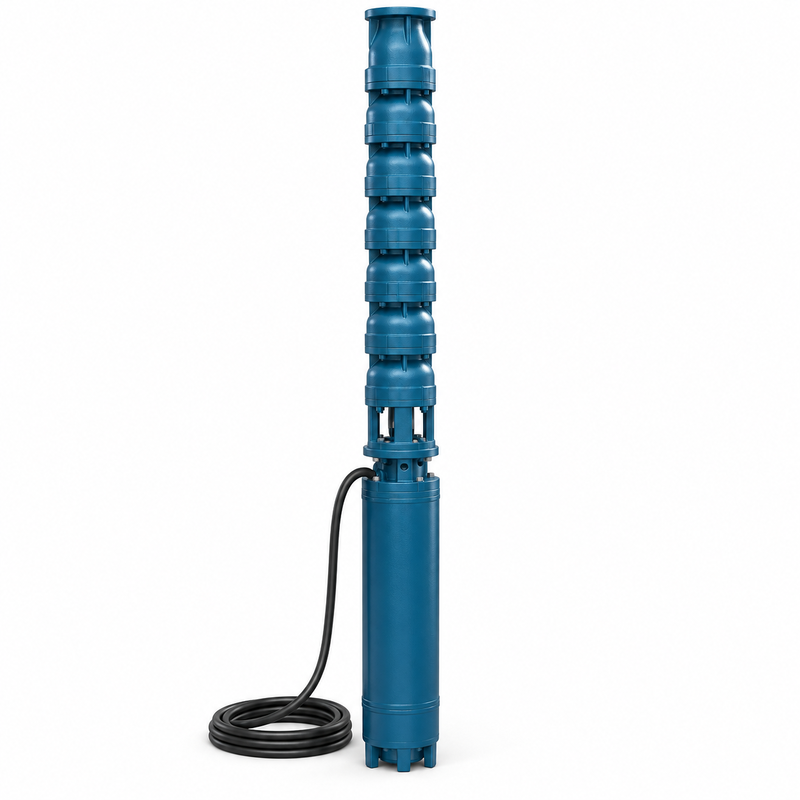

Pompa sommersa per pozzi profondi da 15 kW, 58–68 m³/h, prevalenza 48–65 m

La pompa sommersa per pozzi profondi SLAPK da 15 kW è un'opzione di selezione per progetti di approvvigionamento idrico sotterraneo che richiedono una portata di catalogo compresa tra 58 e 68 m³/h e una prevalenza compresa tra 48 e 65 m. Il modello corrispondente, 200QJ63-56/4, ha una dimensione di uscita di catalogo di 4 pollici.

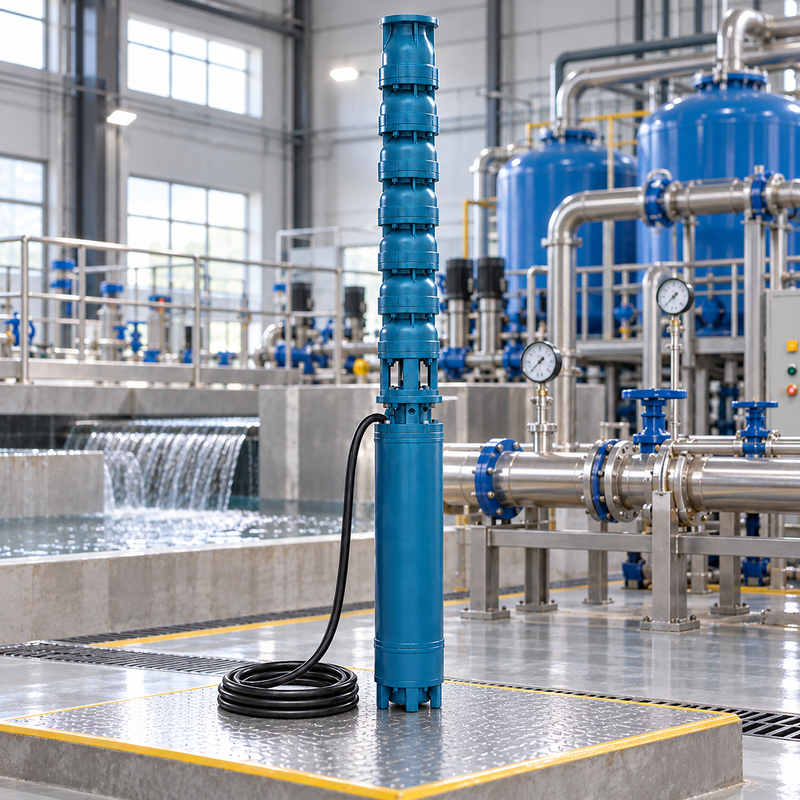

Può essere valutata per l'approvvigionamento idrico agricolo, il trasferimento da pozzo a serbatoio e i sistemi idrici industriali. Per gli acquirenti che necessitano di una maggiore portata piuttosto che di una prevalenza molto elevata, questo modello offre un'alternativa alle pompe a bassa portata con una potenza del motore simile.

• Marca: SLAPK

• Modello: 200QJ63-56/4

• Potenza motore: 15 kW

• Portata di catalogo: 58–68 m³/h

• Prevalenza di catalogo: 48–65 m

• Dimensioni uscita: 4 pollici

• Serie prodotto: QJ

• Materiali pompa: Confermare per la configurazione quotata

• Tensione, frequenza e fase: Confermare per il motore selezionato

Le portate e le prevalenze non sono selezionabili in modo indipendente. La pompa non deve essere considerata in grado di erogare 68 m³/h a 65 m di prevalenza. Verificare il punto operativo richiesto rispetto alla curva di prestazione specifica del modello.

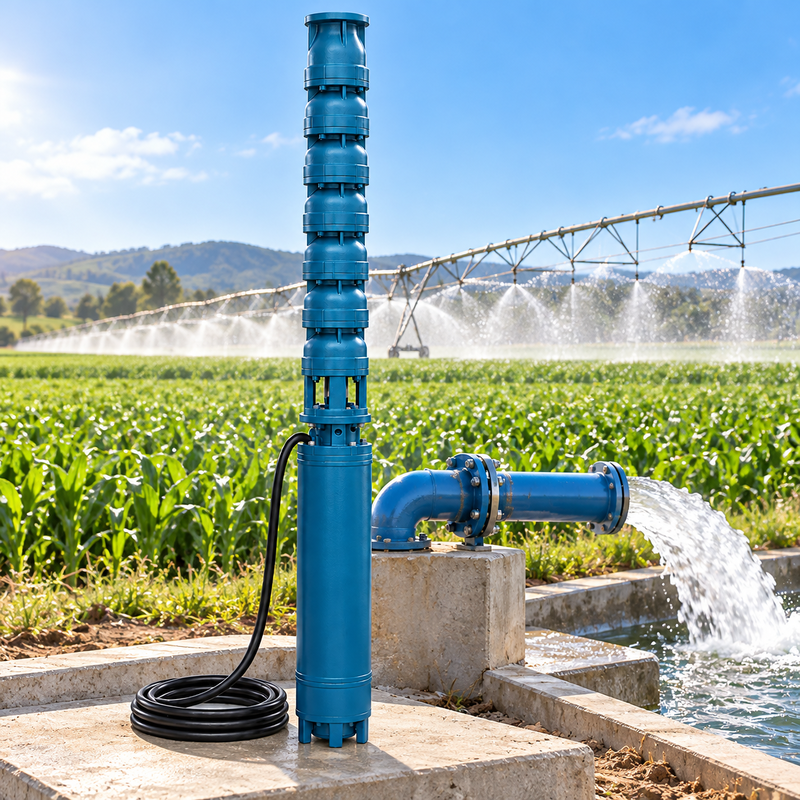

Per i progetti di irrigazione, iniziare con il volume d'acqua richiesto durante il periodo di pompaggio disponibile. Un sistema che riempie un serbatoio di accumulo può avere requisiti di pressione diversi da uno che alimenta direttamente le attrezzature di irrigazione. Questa pompa può essere considerata dove la portata richiesta e la prevalenza totale rientrano nel suo intervallo operativo verificato.

Per l'approvvigionamento irriguo diretto, includere la pressione necessaria alle attrezzature e le perdite attraverso filtri, valvole e tubazioni. Per un serbatoio di stoccaggio aperto, calcolare la differenza di elevazione dal livello dell'acqua pompata al punto di scarico del serbatoio, insieme alle perdite di linea.

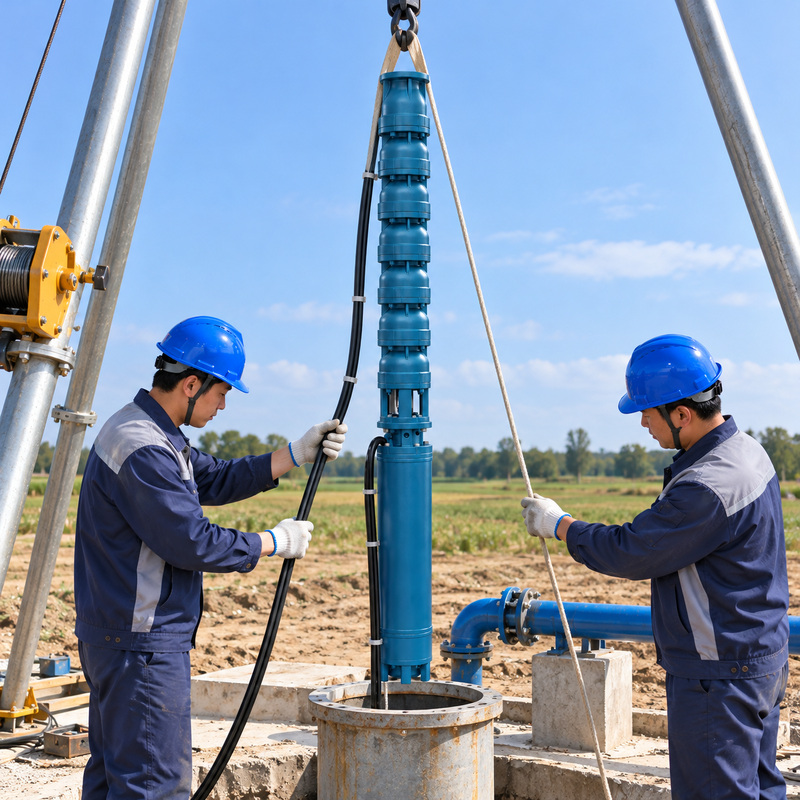

Il pozzo deve essere in grado di supportare la velocità di pompaggio prevista. Se la pompa preleva acqua più velocemente di quanto il pozzo possa fornirla, il livello dell'acqua potrebbe scendere eccessivamente durante il funzionamento. Fornire informazioni sui test di pompaggio, ove disponibili, inclusa la portata e il corrispondente livello dinamico dell'acqua.

Per una nuova installazione, queste informazioni aiutano ad abbinare la pompa al pozzo. Per una sostituzione, le attuali misurazioni operative sono utili poiché le condizioni del pozzo potrebbero essere cambiate dalla selezione della pompa originale.

Le 200QJ50-60/4 e 200QJ63-56/4 hanno entrambe una potenza nominale del motore di catalogo di 15 kW, ma le loro specifiche idrauliche differiscono. La 200QJ50-60/4 elenca una portata di 46–54 m³/h, una prevalenza di 48–72 m e un'uscita da 3 pollici. La 200QJ63-56/4 elenca una portata di 58–68 m³/h, una prevalenza di 48–65 m e un'uscita da 4 pollici.

La 200QJ63-56/4 merita una valutazione quando il progetto richiede una maggiore portata all'interno del suo intervallo di prevalenza disponibile. Selezionare in base al punto di lavoro richiesto piuttosto che alla sola potenza del motore e verificare la connessione di uscita quando si sostituisce una pompa esistente.

Specificare le condizioni dell'acqua, i materiali richiesti, l'alimentazione elettrica, la lunghezza del cavo e i requisiti di controllo. Il preventivo deve identificare la configurazione della pompa e del motore e indicare chiaramente quali accessori sono inclusi.

L'uscita da 4 pollici fornisce un riferimento per la pianificazione della connessione. La tubazione di scarico deve comunque essere dimensionata per la portata prevista, la lunghezza del tubo e la perdita di attrito accettabile. Confermare lo standard di connessione prima di ordinare tubi, valvole o adattatori.

Inviare questo punto di lavoro per la verifica rispetto alla curva di prestazione della configurazione quotata. La designazione del modello è un riferimento di selezione, mentre la conferma finale richiede i dati tecnici corrispondenti.

La profondità totale del pozzo da sola non determina l'idoneità. La selezione dipende dal livello dinamico dell'acqua di pompaggio, dall'elevazione di mandata, dalle perdite di linea e dalla pressione di scarico richiesta. Devono essere verificate anche le condizioni di installazione.

No. È la dimensione dell'uscita di scarico di catalogo. Le dimensioni dell'assieme della pompa e lo spazio libero richiesto nel pozzo devono essere confermati separatamente.

Fornire i risultati dei test del pozzo e la domanda d'acqua giornaliera per la revisione. Una portata di pompaggio inferiore con un periodo di funzionamento più lungo o un sistema di stoccaggio possono essere presi in considerazione, a seconda del progetto.

Inviare a SLAPK la portata e la prevalenza richieste, la resa del pozzo, il livello dinamico dell'acqua, le condizioni dell'acqua e l'alimentazione elettrica disponibile. Includere la quantità, la lunghezza del cavo, gli accessori e la destinazione di consegna.

Se si conosce solo la domanda d'acqua giornaliera, fornire anche le ore di pompaggio disponibili e il sistema di stoccaggio in modo che la portata richiesta possa essere stabilita prima di selezionare la pompa.
