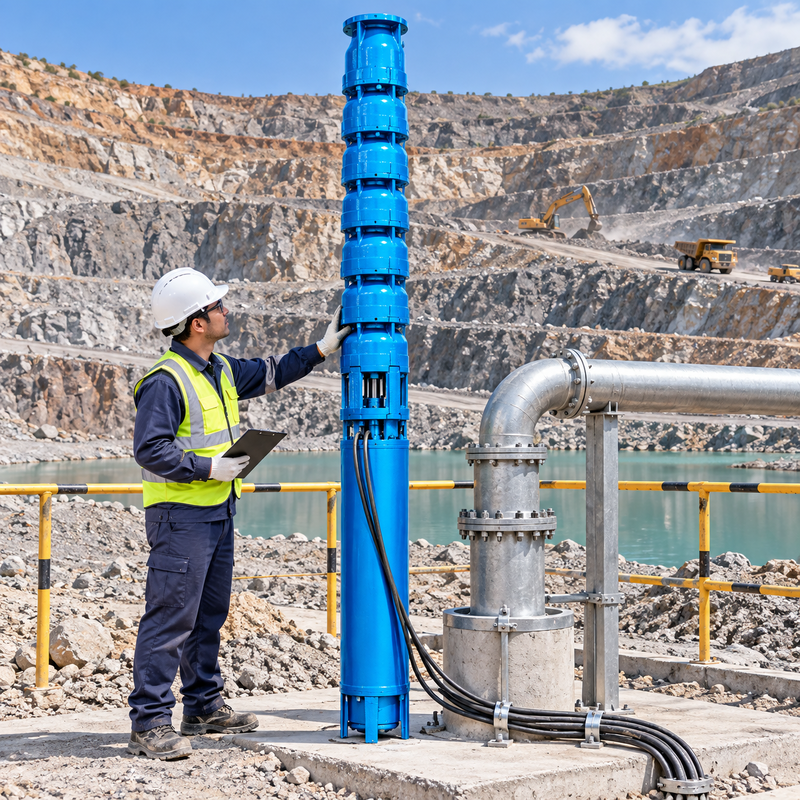

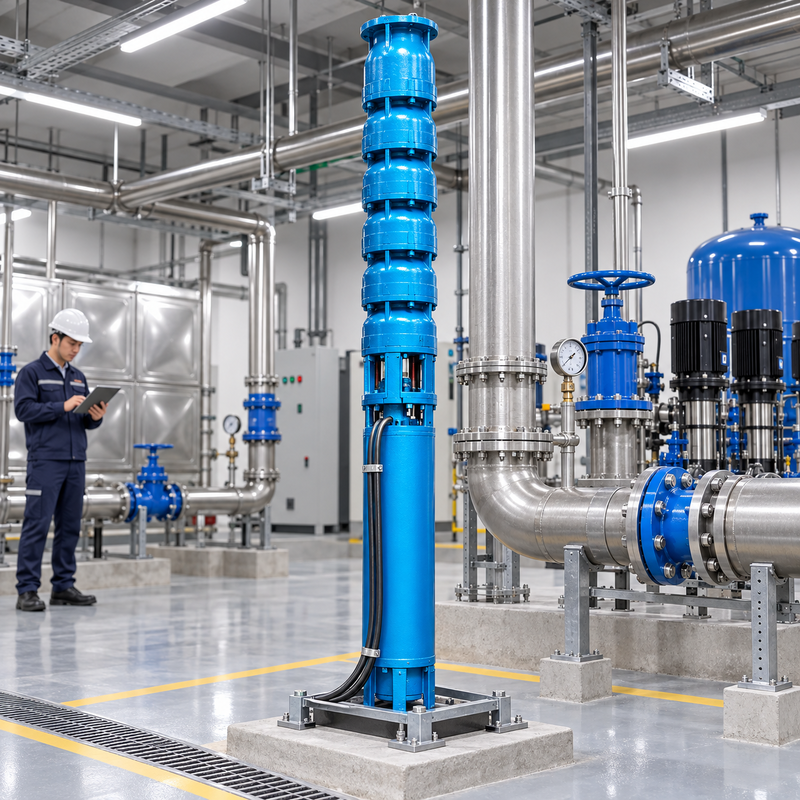

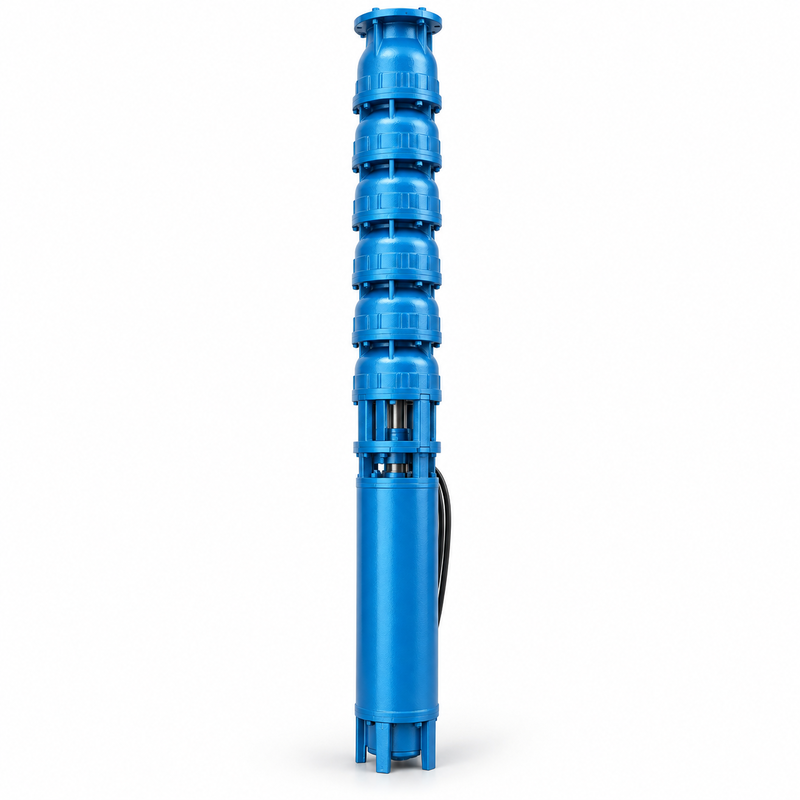

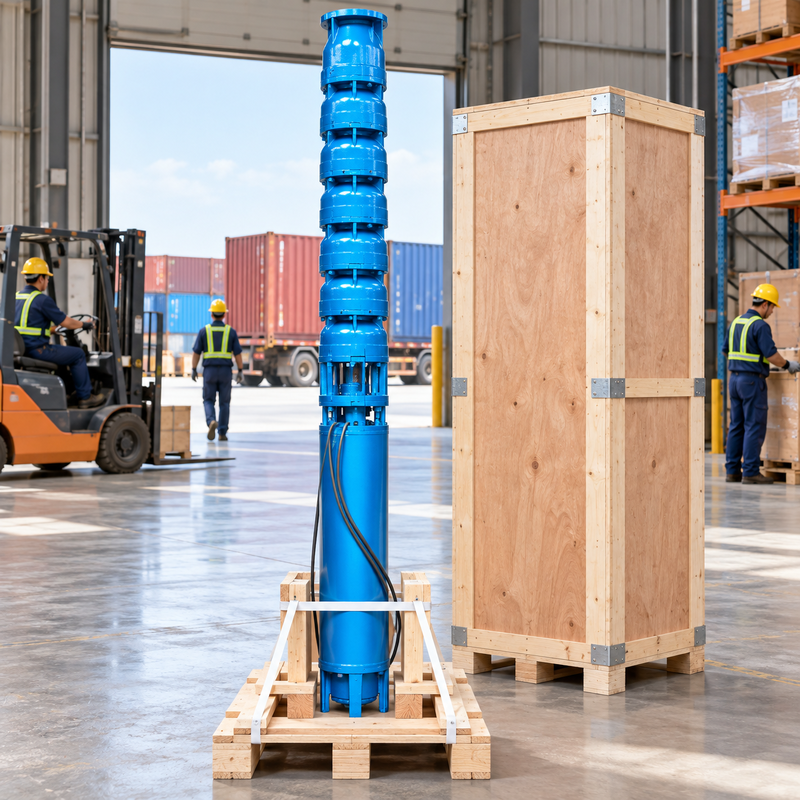

Pompa sommersa per pozzi profondi da 22kW con prevalenza 72-108m e uscita da 3 pollici per estrazione da pozzo

La SLAPK 200QJ50-90/6 è una pompa sommergibile a pozzo profondo da 22 kW con un flusso di catalogo di 46 54 m 3 / h, una portata di testa di 72 108 m e una presa da 3 pollici.

Questo modello può essere considerato per l'estrazione di pozzi, l'approvvigionamento di irrigazione e i sistemi di stoccaggio elevati che richiedono una testa maggiore rispetto a un modello con una testa inferiore ad un flusso simile.

Un fabbisogno di testa più elevato può derivare da un livello di acqua dinamico inferiore, da un punto di consegna più elevato, da maggiori perdite nelle condotte o dalla pressione richiesta alla destinazione.Il requisito del sistema completo deve essere verificato sulla curva di prestazione della pompa.

• Capo superiore nello stesso intervallo di flusso di catalogo:Rispetto al 200QJ50-60/4, questo modello ha la stessa portata di flusso elencata ma una portata di testa maggiore.
• Configurazione del motore da 22 kW:Il catalogo specifica un motore da 22 kW. Verificare l'alimentazione elettrica del sito, i requisiti di avvio e le impostazioni di protezione prima di selezionare il pannello di controllo e il cavo di alimentazione.La potenza del motore da sola non determina la potenza dell'acquaLe prestazioni idrauliche dipendono dalla configurazione della pompa e dal punto di funzionamento.
• Connessione di presa da 3 pollici:La dimensione dell'uscita fornisce un riferimento per la pianificazione della connessione, confermando lo standard di connessione, la pressione nominale del tubo, le perdite di attrito e la disposizione delle valvole per l'installazione completa.
• Selezione in base alle condizioni di esercizio:Utilizzare il livello dinamico dell'acqua per calcolare la testa richiesta, tenendo conto delle variazioni del livello dell'acqua durante il pompaggio, dell'altezza di consegna e di qualsiasi pressione richiesta al punto di scarico.

Quando le condizioni di liquido e di installazione sono idonee, questo modello può essere considerato per:

• Estrazione dell'acqua da pozzo fino allo stoccaggio elevato
• Fornitura di irrigazione agricola
• Sistemi idrici industriali
• Fornitura idrica rurale e comunitaria
• Trasferimento da pozzo a serbatoio con elevazione significativa o resistenza del tubo

Per le apparecchiature di irrigazione a pressione, includere la pressione di esercizio richiesta nell'indicazione della testa totale.

Entrambi i modelli hanno una presa di catalogo di 3 pollici. Scegli il modello la cui curva verificata corrisponde al punto di lavoro richiesto. Un motore più grande non è automaticamente la scelta migliore.

Indicare:

• Flusso di scarico richiesto
• Livelli statici e dinamici dell'acqua del pozzo
• Altura di consegna rispetto al livello dell'acqua di pompaggio
• Lunghezza del tubo, diametro interno e materiale
• Valvole, gomiti e altre restrizioni significative
• Pressione richiesta alla destinazione
• Diametro interno del pozzo
• Temperatura dell'acqua e informazioni pertinenti sulla qualità dell'acqua
• Tensione, frequenza e fase in sito
• Orario di esercizio previsto e metodo di controllo

Per un requisito vicino a 50 m3/h a 90 m di testa dinamica totale, presentare il punto di lavoro per il controllo rispetto alla curva specifica del modello prima dell'ordine.

Confirmare il corpo della pompa, la rotazione e i materiali del pozzo per l'acqua che viene pompata.omologazione dell'acqua potabile o idoneità per liquidi abrasivi.

Prima dell'installazione, verificare le dimensioni complete dell'assemblaggio, il diametro minimo del pozzo, i requisiti di immersione e di raffreddamento.lunghezza del cavo e condizioni di installazione.

In cosa questo modello è diverso dal 200QJ50-60/4?

Il 200QJ50-90/6 utilizza un motore da 22 kW e ha un'autonomia di catalogo di 72 ′′ 108 m. Il 200QJ50-60/4 utilizza un motore da 15 kW e ha un'autonomia di 48 ′′ 72 m. Entrambi riportano un'autonomia di 46 ′′ 54 m3/h.

Una testa di 108 m significa che può essere installata in qualsiasi pozzo di 108 m?

No. La testa della pompa e la profondità dell'installazione sono specifiche diverse. La scelta dipende dal livello dinamico dell'acqua, dall'altezza di consegna, dalle perdite e dalla pressione di scarico.La profondità di installazione consentita deve essere controllata separatamente..

Può fornire 54 m3/h a 108 m?

Non si può concludere da un catalogo, controlla la curva di prestazioni per la combinazione di flusso e testa richiesta.

Può fornire un sistema di irrigazione a pressione?

Includere nella determinazione del dazio la pressione, l'altezza e le perdite delle condotte richieste per l'apparecchiatura di irrigazione.

E' dotato di un motore da 380 V e 50 Hz?

La configurazione elettrica deve essere confermata nel preventivo e nella documentazione del motore.

Invia il flusso e la testa di destinazione, informazioni sul pozzo, dettagli delle tubazioni, qualità dell'acqua e fornitura elettrica disponibile.

Indicare la quantità richiesta, la lunghezza del cavo, le apparecchiature di controllo e la destinazione di consegna per stabilire la corretta configurazione e la portata della fornitura.

Contattare SLAPK per un preventivo per la pompa sommergibile a pozzo profondo 200QJ50-90/6.
