200QJH150-150-110kW Pompa per pozzi profondi in acciaio inossidabile, pompaggio ad alta portata e alta prevalenza per pozzi profondi e sistemi idrici ingegnerizzati

Pompa sommersa per pozzi profondi in acciaio inossidabile 200QJH150-150-110kW

Pompaggio ad alta portata e alta prevalenza per pozzi profondi e sistemi idrici ingegnerizzati

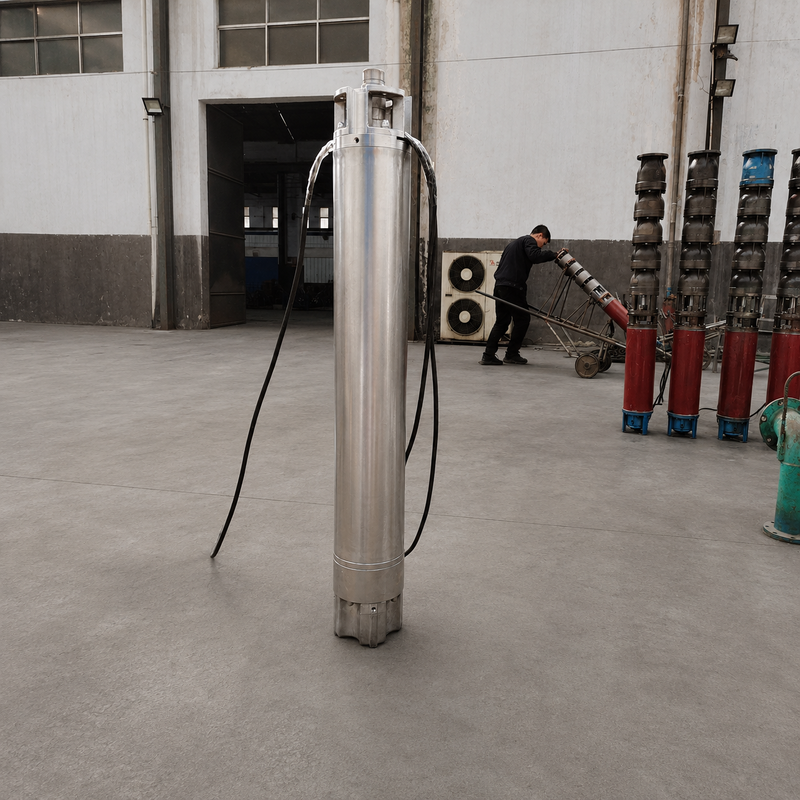

La pompa sommersa per pozzi profondi in acciaio inossidabile 200QJH150-150-110kW è una pompa sommersa multistadio sviluppata per il sollevamento di acqua da pozzi profondi e per il trasferimento di acqua ingegnerizzato. Con una portata nominale di 150 m³/h, una prevalenza nominale di 150 m e una potenza abbinata di 110 kW, è adatta per sistemi che richiedono un pompaggio continuo e ad alta capacità a pressione considerevole.

La sua costruzione in acciaio inossidabile supporta progetti impegnativi in cui la resistenza alla corrosione, la resistenza meccanica e la durata di servizio sono importanti. Poiché la pompa e il motore sommerso operano al di sotto del livello dell'acqua, l'installazione richiede poco spazio in superficie, produce un basso rumore operativo e può eliminare la necessità di una casa pompe separata. Le configurazioni dei materiali e elettriche possono essere selezionate per adattarsi alla qualità dell'acqua, alle dimensioni del pozzo, alla profondità di installazione e all'alimentazione elettrica locale.

Dati Tecnici Principali

Il punto di lavoro dichiarato è inteso per la selezione preliminare. L'efficienza finale, la potenza all'albero, il campo operativo e il punto di lavoro effettivo devono essere verificati rispetto alla curva di prestazione approvata e alla scheda tecnica.

Principali Vantaggi

Alta portata e alta prevalenza

La combinazione di una portata nominale di 150 m³/h e una prevalenza nominale di 150 m supporta l'estrazione da pozzi profondi, il trasferimento di acqua a lunga distanza, il riempimento di serbatoi e le attività di approvvigionamento idrico centralizzato.

Costruzione bagnata in acciaio inossidabile

Le parti bagnate in acciaio inossidabile possono migliorare la resistenza alla corrosione in liquidi compatibili e ridurre il deterioramento legato alla ruggine. Il grado corretto dovrebbe essere scelto dopo aver esaminato il contenuto di cloruri, il pH, la temperatura e l'analisi completa dell'acqua.

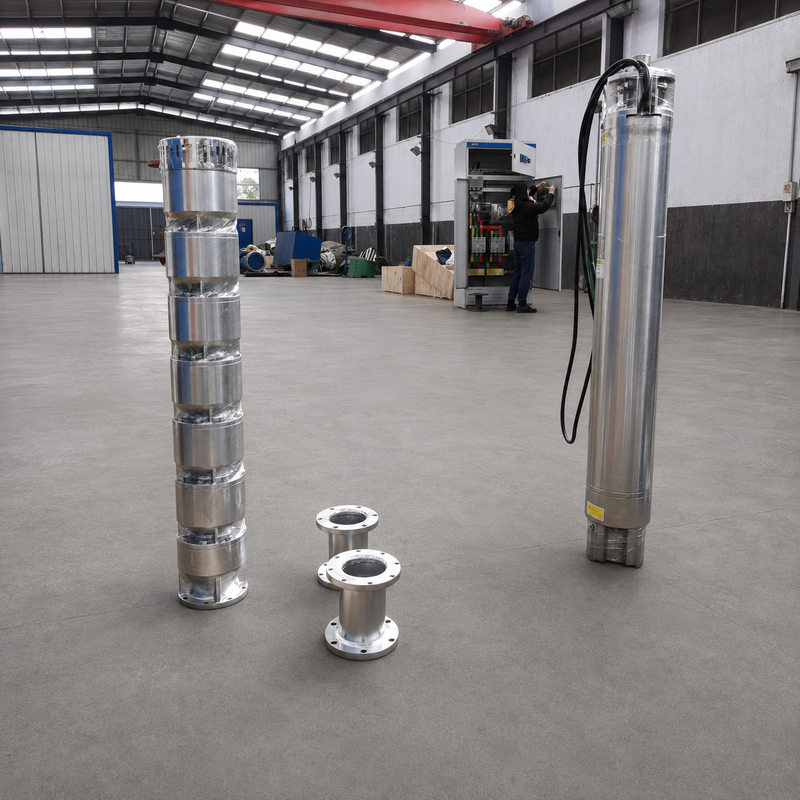

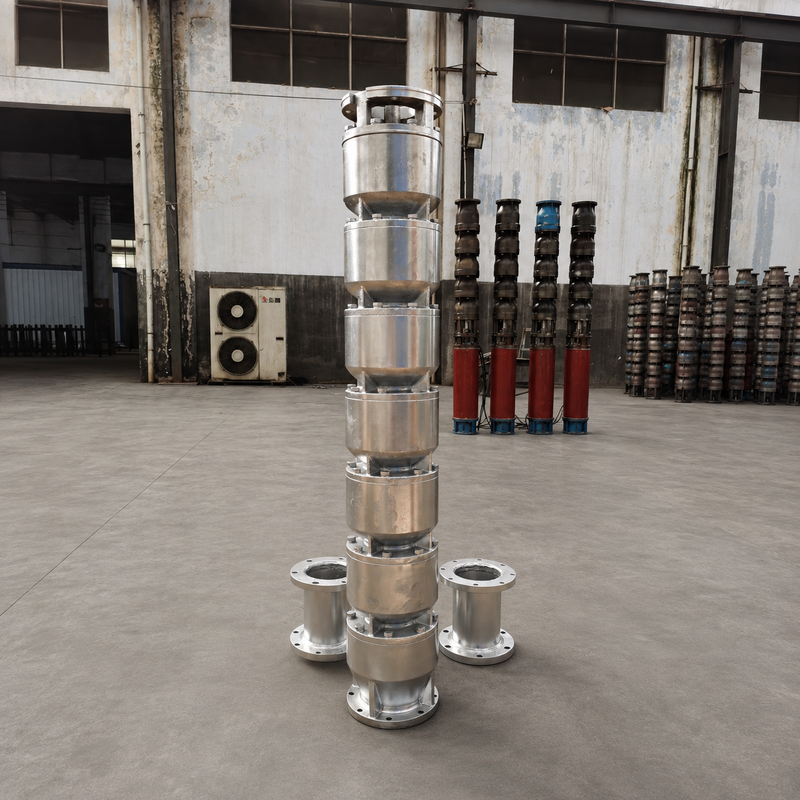

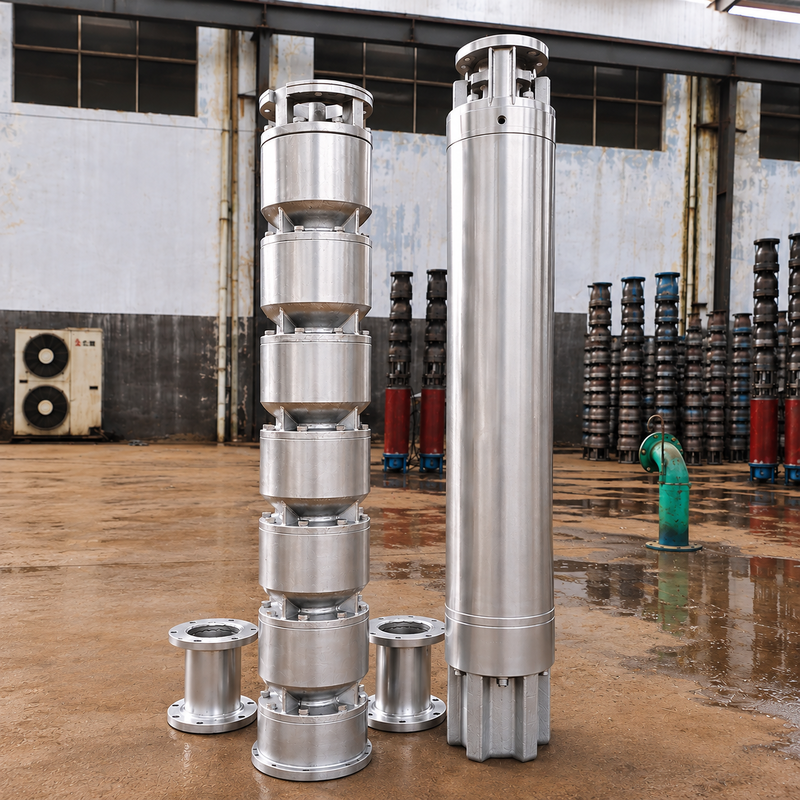

Design sommerso multistadio

Molteplici stadi della girante aumentano progressivamente la pressione per un servizio ad alta prevalenza. L'operazione sommersa semplifica il layout superficiale e aiuta a ridurre il rumore operativo.

Configurazione specifica per progetto

Il grado del materiale, la tensione, la frequenza, il cavo, il pannello di controllo, il tubo montante e le funzioni di protezione possono essere abbinati al paese di destinazione, all'industria e alle condizioni del sito.

Protezione focalizzata sul sistema

La corretta selezione della pompa insieme alla protezione da marcia a secco, sovraccarico, perdita di fase, tensione e temperatura può migliorare la stabilità operativa e ridurre gli arresti causati da condizioni anomale.

Applicazioni Tipiche

• Estrazione di acque sotterranee da pozzi profondi e trasferimento di acqua grezza

• Approvvigionamento idrico municipale, di parchi industriali e di fabbriche

• Irrigazione agricola, sistemi di irrigazione a pioggia e progetti di conservazione dell'acqua

• Drenaggio di miniere, dewatering di cantieri edili e approvvigionamento idrico di emergenza

• Riempimento di serbatoi, cisterne e serbatoi sopraelevati

• Sistemi di trasferimento di acqua a lunga distanza e di aumento della pressione

• Liquidi industriali compatibili con il grado di acciaio inossidabile selezionato

Come Funziona

Il motore sommerso aziona una pila di giranti. Mentre il liquido passa attraverso ogni stadio, la sua pressione aumenta prima di essere scaricato attraverso il tubo montante verso la superficie o la rete a valle. L'intero gruppo pompa opera sott'acqua e il liquido circostante assiste al raffreddamento del motore. La sommersione minima, il flusso attorno al motore e la frequenza di avviamento consentita devono essere conformi alle istruzioni del produttore.

Informazioni Richieste per la Selezione

1. Portata richiesta e prevalenza totale dinamica;

2. Diametro del pozzo, profondità del pozzo, livello statico dell'acqua e livello dinamico dell'acqua;

3. Temperatura del liquido, pH, livello di cloruri, contenuto di sabbia e altri dati sulla qualità dell'acqua;

4. Tensione di alimentazione, frequenza, fase e norme locali applicabili;

5. Profondità di installazione, lunghezza del tubo, diametro del tubo e raccordi;

6. Funzionamento continuo o intermittente, ore di funzionamento giornaliere e frequenza di avviamento;

7. Materiali richiesti, certificazioni, pannello di controllo, cavo e accessori.

Guida all'Installazione e all'Utilizzo

• Confermare il diametro del pozzo, il diametro massimo del gruppo pompa, la rettilineità del pozzo e il livello dinamico dell'acqua prima dell'installazione.

• Pulire il pozzo e rimuovere sabbia e detriti che potrebbero causare usura abrasiva.

• Utilizzare tubi montanti di adeguata capacità, dispositivi di ritegno, componenti di sollevamento e giunti per cavi impermeabili. Non sospendere mai la pompa dal suo cavo di alimentazione.

• Mantenere la pompa alla sommersione specificata e garantire un adeguato flusso di raffreddamento attorno al motore.

• Fornire un'adeguata protezione da sovraccarico, cortocircuito, perdita di fase, sottotensione, sovratensione, marcia a secco e perdite.

• Dopo l'avvio iniziale, controllare corrente, pressione, portata, vibrazioni e contenuto di sabbia nell'acqua scaricata.

• L'installazione, il cablaggio e la messa in servizio devono essere completati da personale qualificato in conformità con il manuale fornito.

Domande Frequenti

Cosa significa 200QJH150-150-110kW?

Secondo le convenzioni di denominazione comuni delle pompe per pozzi profondi, il primo "150" indica generalmente una portata nominale di 150 m³/h, il secondo "150" indica una prevalenza nominale di 150 m e 110 kW è la potenza abbinata. Il significato esatto di "200" deve essere confermato rispetto al codice modello del produttore e non deve essere utilizzato da solo per determinare il diametro della pompa o la dimensione minima del pozzo.

La pompa è disponibile in acciaio inossidabile 304 o 316?

Il grado di acciaio inossidabile può essere selezionato in base al progetto, previa conferma del produttore. Il grado 304 può essere valutato per acqua generale, mentre acqua con livelli di cloruri più elevati o maggiore corrosività potrebbe richiedere una valutazione per il 316 o 316L. La selezione finale dovrebbe basarsi su un'analisi completa dell'acqua.

Questa pompa può gestire acqua di mare?

"Acciaio inossidabile" da solo non rende una pompa adatta all'acqua di mare. Il servizio con acqua di mare richiede una revisione specifica dei materiali, della corrosione per fessurazione e galvanica, delle guarnizioni, del cavo e della costruzione del motore, seguita da approvazione scritta del fornitore.

La pompa fornirà sempre 150 m³/h a 150 m di prevalenza?

No. Il punto di lavoro effettivo è determinato dall'intersezione della curva della pompa e della curva del sistema. La prevalenza statica, l'attrito del tubo e le perdite locali devono essere calcolati e il punto di lavoro selezionato deve rientrare nel campo operativo consentito.

Quali informazioni sono necessarie per un preventivo?

Come minimo, fornire la portata richiesta, la prevalenza totale, il diametro del pozzo, la profondità del pozzo, i livelli statico e dinamico dell'acqua, la qualità dell'acqua, l'alimentazione elettrica e la profondità di installazione. Informazioni complete consentono una selezione, un prezzo e una conferma dei tempi di consegna più accurati.

Richiedi una Selezione e un Preventivo della Pompa

Stai pianificando un progetto di estrazione da pozzo profondo, approvvigionamento idrico industriale o trasferimento ad alta prevalenza? Inviaci le tue condizioni operative, l'analisi dell'acqua e i requisiti di alimentazione elettrica. Il nostro team tecnico può aiutarti a verificare il punto di lavoro, il grado del materiale, il motore sommerso, la protezione di controllo e gli accessori di installazione, quindi fornire una proposta tecnica, dati di prestazione e un preventivo per la pompa sommersa per pozzi profondi in acciaio inossidabile 200QJH150-150-110kW.

Contattaci ora per supporto alla selezione specifica del progetto.
