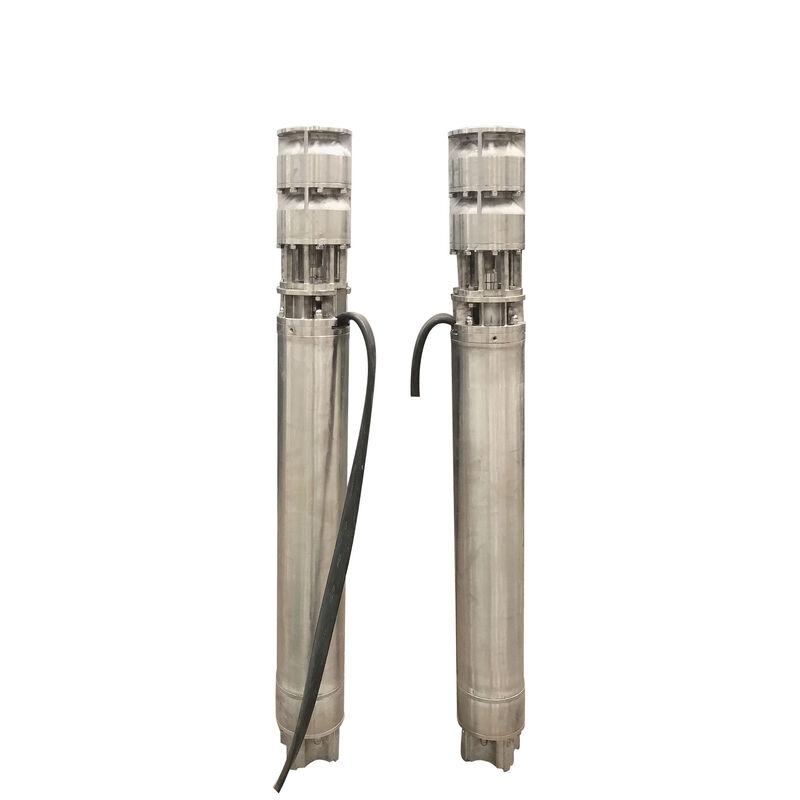

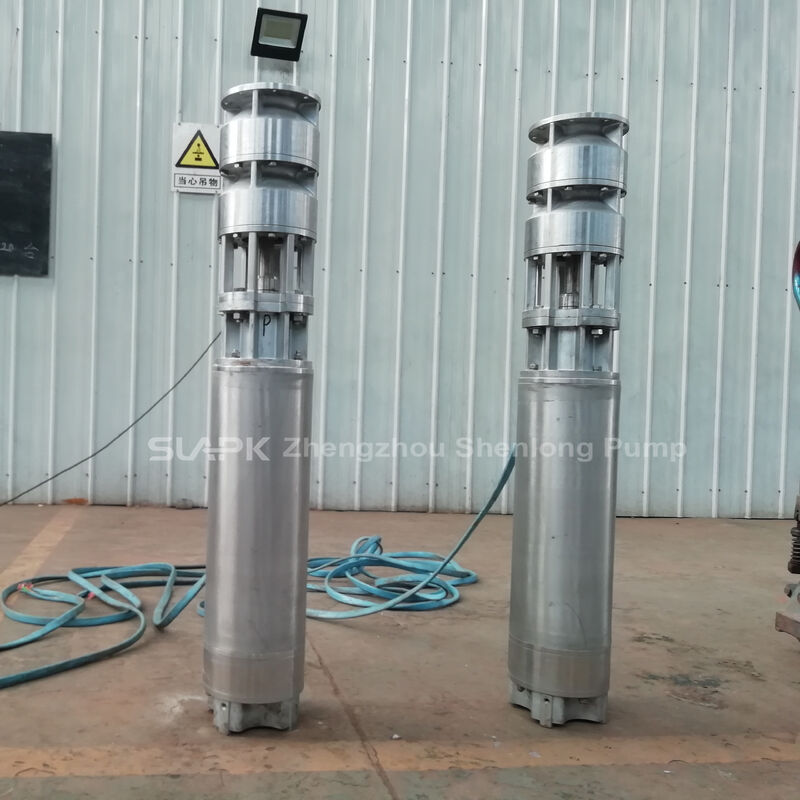

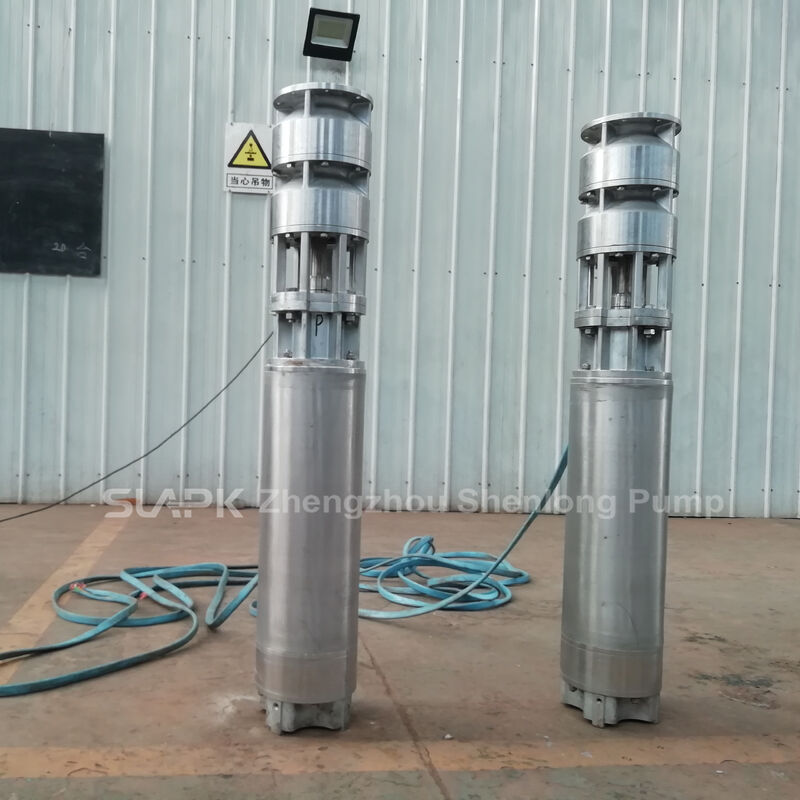

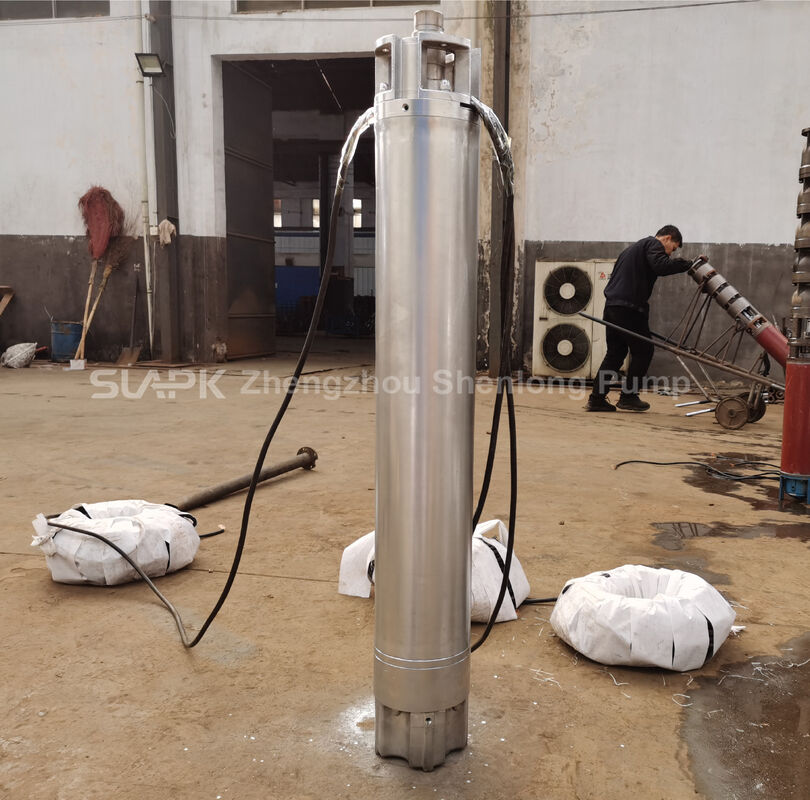

Pompa sommersa per pozzi profondi serie QJH in acciaio inossidabile 304 con prevalenza di 150 m e portata di 70–230 m³/h

La serie QJH è una gamma di pompe sommergibili a pozzo profondo verticali multistage per progetti di approvvigionamento idrico e drenaggio ad alto flusso e ad alta testa.Ogni modello ha una testa nominale di 150 m, mentre la potenza del motore corrispondente varia da 45 a 160 kW.

I gruppi di pompe utilizzano acciaio inossidabile 304 e sono destinati ad acqua pulita e acqua leggermente corrosiva compatibile con questo materiale.La pompa e il motore sottomarino funzionano sott'acqua senza primazione superficiale, contribuendo a ridurre gli spazi superficiali e il rumore di esercizio.riempimento dei serbatoi e trasferimento di acqua su lunghe distanze.

I flussi nominali da 70 a 230 m3/h supportano diversi volumi di estrazione, esigenze dell'impianto e capacità dei condotti.Una testa nominale comune di 150 m semplifica il confronto dei modelli all'interno di progetti che hanno requisiti di pressione simili.

L'acciaio inossidabile di grado 304 offre una buona resistenza alla corrosione generale e una buona resistenza meccanica in acqua compatibile.sostanze disciolte e altri costituenti corrosivi.

Le fasi multiple di rotaia aumentano progressivamente la pressione del liquido, supportando il sollevamento in profondità, il trasferimento a lunga distanza e i sistemi che richiedono una pressione di uscita sostanziale.Il punto di lavoro finale deve essere verificato sia sulla curva della pompa che sulla curva del sistema..

Tutti e sei i modelli usano un'alimentazione trifase da 380V a 50Hz.il metodo di avvio e le impostazioni di protezione devono corrispondere alla potenza nominale del motore di 45-160 kW e alla capacità della rete elettrica del sito;.

La pompa e il motore lavorano al di sotto del livello dell'acqua, eliminando la preparazione della superficie e semplificando la disposizione della superficie.

• Estrazione di acque sotterranee da pozzi profondi e trasferimento di acque crude
• Forniture idriche municipali, industriali e di fabbrica
• Sistemi di irrigazione agricola e di irrigatori
• Drenaggio delle miniere e disidratazione delle costruzioni
• Riempimento di serbatoi, serbatoi di stoccaggio e serbatoi elevati
• Trasferimento d'acqua su lunghe distanze e potenziamento della rete
• Acqua circolante industriale compatibile con acciaio inossidabile 304

Adatta per il prelievo di pozzi profondi di media capacità, per l'irrigazione e per le operazioni di ricarica industriale che richiedono circa 70 m3/h. La sua potenza abbinata più bassa può adattarsi a progetti condomanda moderata.

Valore nominale di 90 m3/h per le stazioni idriche medie, i sistemi di irrigazione e l'approvvigionamento idrico delle fabbriche.

Progettato per attività di circa 115 m3/h a 150 m di altezza, compresi i progetti di approvvigionamento industriale, trasferimento di acqua grezza e conservazione dell'acqua.Può essere utilizzato come pompa principale o come un'unità in parallelo dopo la revisione tecnica..

Con una velocità nominale di 140 m3/h con un motore da 90 kW per il sollevamento di pozzi profondi di grande capacità, per sistemi idrici minerari e per lunghe condotte.caduta di tensione e protezione del motore.

Per l'approvvigionamento centralizzato, per i progetti agricoli di approvvigionamento idrico e per le grandi attività industriali che richiedono circa 170 m3/h.spazio per i cavi e condizioni di sollevamento prima dell'ordine.

Il modello con il flusso più elevato di questo gruppo è destinato a grandi sistemi di estrazione e trasferimento vicini ai 230 m3/h. Il suo motore da 160 kW richiede una revisione completa della capacità del trasformatore, del metodo di avvio, della capacità di accensione e della capacità di accensione.dimensioni e protezione dei cavi.

L'acqua entra attraverso l'ingresso e guadagna pressione mentre passa attraverso i successivi stadi dell'impeller e del diffusore.Poi scorre attraverso lo scaricoPoiché l'intera unità opera sott'acqua e il liquido circostante contribuisce al raffreddamento del motore, alla velocità del pozzo,La frequenza minima di immersione e di avvio deve essere conforme alle prescrizioni del costruttore..

Una testa nominale di 150 m non equivale alla profondità totale del pozzo.

• Sollevamento verticale dal livello dinamico dell'acqua al punto di scarico
• Pressione residua richiesta all'uscita o al sistema a valle
• Perdite di attrito nel tubo riser e nella condotta superficiale
• Perdite locali attraverso gomiti, valvole, valvole di non ritorno e accessori

La curva calcolata del sistema deve essere confrontata con la curva della pompa per verificare il punto di funzionamento effettivo.consumo energetico eccessivo, sovraccarico o funzionamento instabile.

Il grado 304 è adatto a molte applicazioni relative all'acqua pulita e all'acqua leggermente corrosiva, ma non è universale.liquidi ad alta temperatura e solidi altamente abrasivi possono richiedere 316, 316L, acciaio inossidabile duplex o altro materiale specializzato. fornire un'analisi completa dell'acqua e ottenere una conferma scritta del materiale prima della selezione.

• Flusso richiesto e testa dinamica totale
• Diametro interno del pozzo misurato, profondità del pozzo, livello statico e livello dinamico
• Rendimento sostenibile dei pozzi e variazioni stagionali
• profondità di impostazione della pompa prevista
• Altezza di scarico, lunghezza del tubo, diametro del tubo e disposizione delle valvole
• Temperatura, pH, tenore di cloruro, contenuto di sabbia e analisi completa dell'acqua
• Capacità di rete trifase 380V 50Hz e corrente di avvio consentita
• Servizio continuo o intermittente, orario di funzionamento giornaliero e frequenza di avvio
• Requisiti per il pannello di controllo, il cavo, il tubo di risalita, i sensori, i pezzi di ricambio e le certificazioni

• Prima dell'installazione, verificare il diametro interno del pozzo, la rettitudine, il diametro massimo del gruppo di pompe e il vuoto del cavo.
• Sviluppare e lavare accuratamente i nuovi pozzi per ridurre la sabbia abrasiva e i detriti che entrano nella pompa.
• Utilizzare tubi elevatori, attrezzature di sollevamento e giunzioni di cavi impermeabili correttamente classificati.
• Tenere il livello dell'acqua di funzionamento al di sopra del livello minimo di immersione specificato e mantenere un flusso di raffreddamento efficace intorno al motore.
• Selezionare l'avvio in linea diretta, l'avvio morbido, l'avvio a tensione ridotta o l'avvio a frequenza variabile compatibile in base alle condizioni di classificazione del motore e della rete.
• Fornire la protezione da cortocircuito, sovraccarico, perdita di fase, sotto-voltaggio, sovravoltaggio, dry-run e perdite, come richiesto.
• Registra tensione, corrente, pressione, flusso, vibrazioni e contenuto di sabbia dell'acqua scarica dopo l'avvio iniziale.
• Il personale qualificato deve completare l'installazione, il cablaggio, la messa in servizio e la manutenzione in conformità al manuale e alle normative locali.

Sì, in base ai dati forniti, tutti e sei i modelli hanno una testa nominale di 150 m, mentre il flusso nominale e la potenza corrispondente differiscono.Il flusso di funzionamento effettivo e la testa dipendono ancora dalla curva della pompa e dalla resistenza del sistema.

Non si deve presumere questo solo dal modello: le definizioni del modello e i diametri effettivi della pompa possono variare, e occorre anche spazio per il cavo, le giunzioni e il vuoto di installazione.Fornire il diametro misurato del pozzo e confermare il disegno dimensionale approvato.

Il grado 304 non dovrebbe generalmente essere utilizzato per l'acqua di mare senza una revisione tecnica dedicata.acciaio inossidabile duplex o altro materiale resistente all'acqua di mare, e rivedere le guarnizioni, i cavi e la costruzione del motore.

Un VFD può essere valutato solo dopo aver confermato che il motore è idoneo.Il filtro di uscita e la protezione del motore devono essere impostati correttamenteLa capacità di azionamento e la lunghezza del cavo devono essere prese in considerazione.

Selezionare tra il punto di funzionamento richiesto e la curva di pompa approvata piuttosto che utilizzare il flusso massimo come punto di funzionamento continuo.Il dazio selezionato dovrebbe rimanere entro la gamma consentita tenendo conto dell'efficienza, margine di potenza e rendimento sostenibile del pozzo.

Fornire il flusso di destinazione, la testa totale, i dati del pozzo, l'analisi dell'acqua, i dettagli della condotta, le condizioni di potenza e i requisiti di installazione.controlli e accessori prima di emettere una proposta tecnica e un preventivo.
