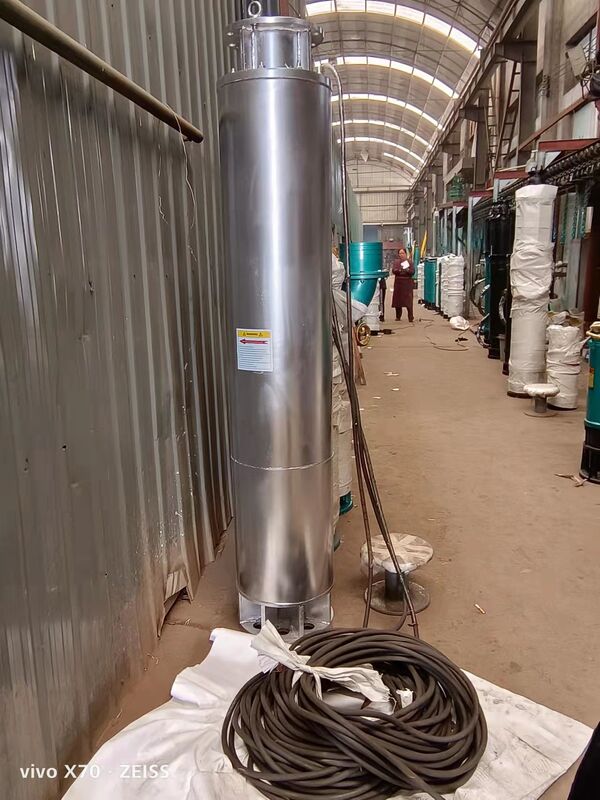

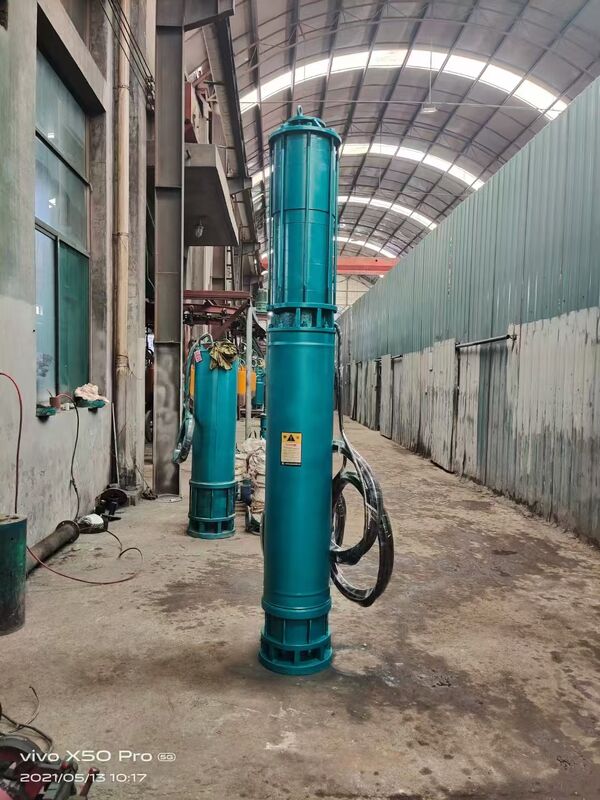

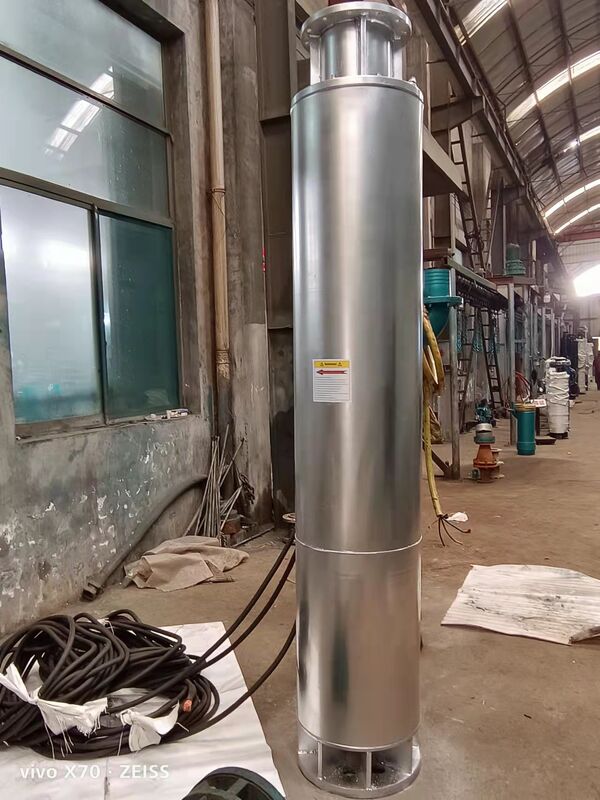

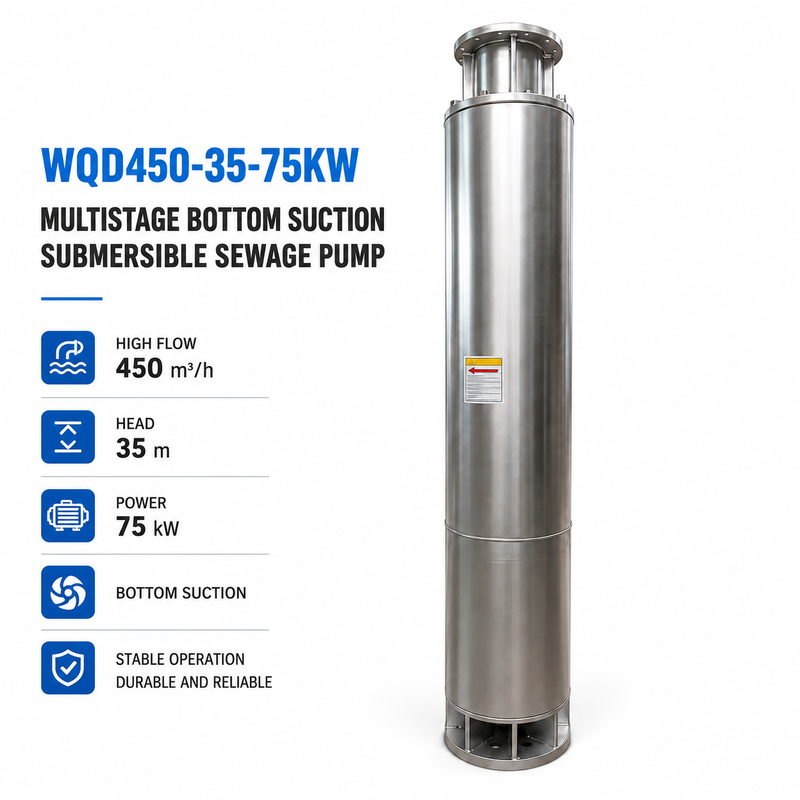

WQD450-35-75KW Pompa subacquea a aspirazione di fondo a più stadi
IlWQD450-35-75KW Pompa subacquea a aspirazione di fondo a più stadiè una pompa sommergibile per acque reflue ad alto flusso progettata per il drenaggio delle acque reflue municipali, il trasferimento delle acque reflue industriali, il drenaggio delle miniere, la disidratazione delle costruzioni,sistemi di drenaggio sotterraneo e di scarico d'acqua su larga scala.
Con un flusso nominale di circa450 m3/h, una testa nominale di circa35 metri, e unMotore sommergibile da 75 kW, questa pompa è progettata per applicazioni che richiedono un elevato volume di trasferimento delle acque reflue e prestazioni di drenaggio stabili.
La serie WQD adotta unaprogettazione dell'aspirazione di fondo, con l'entrata posizionata nella parte inferiore della pompa. Questa configurazione è adatta per pozzi di scarico, serbatoi di acque reflue,in pozzi di costruzione e altre applicazioni in cui il livello di liquido deve essere ridotto il più possibile.
Specificità principali
| Modello |
WQD450-35-75KW |
| Tipo di pompa |
Pompa sommergibile per fognature |
| Progettazione |
Pompa sommergibile a aspirazione di fondo a più livelli |
| Flusso nominale |
450 m3/h |
| Capo nominale |
35 m |
| Potenza del motore |
75 kW |
| Tipo di aspirazione |
Aspirazione di fondo |
| Installazione |
Installazione sommergibile |
| Struttura della pompa |
Progettazione centrifuga a più stadi |
| Tipo di motore |
Motore sommergibile |
| Fornitore di energia |
AC a tre fasi |
| Tensione e frequenza |
Personalizzabile in base alle esigenze del progetto |
| Medio di pompaggio |
Acque reflue, acque reflue e liquidi compatibili |
| Controllo |
Avvio diretto, avvio morbido o controllo VFD in base alle esigenze del progetto |
Le prestazioni effettive della pompa devono essere confermate in base alle caratteristiche delle acque reflue, al contenuto di particelle solide, alla lunghezza della condotta, al diametro del tubo, alla pressione di uscita e alle condizioni di funzionamento complete.
Caratteristiche chiave
Capacità di flusso elevata di 450 m3/h
Il WQD450-35-75KW è progettato per applicazioni di drenaggio ad alto volume, con un flusso nominale di circa450 m3/h.
Le applicazioni tipiche sono:
- Discarico delle acque reflue municipali
- Trasferimento di acque reflue industriali
- Drenaggio minerario
- Disidratazione delle costruzioni
- Drenaggio sotterraneo
- Drenaggio dei serbatoi delle acque reflue
- Drenaggio di pozzo
- Progetti di drenaggio d'acqua su larga scala
35 m Testa
La testa nominale del WQD450-35-75KW è di circa35 metri, che lo rende adatto per applicazioni di drenaggio a flusso elevato e a media testa.
La testa di pompa richiesta non deve essere determinata solo dall'altezza di sollevamento verticale.
Testa totale = sollevamento verticale + perdita di attrito della condotta + perdite locali + pressione di uscita richiesta
Progettazione dell'aspirazione inferiore
Ilprogettazione dell'aspirazione di fondoconsente alla pompa di prelevare le acque reflue dalla parte inferiore del pozzo o del serbatoio.
Questa configurazione è particolarmente utile per:
- Fosse di pozzo
- Serbatoi per le acque reflue
- Fosse per la costruzione
- Progetti sotterranei
- Disidratazione temporanea
- Applicazioni di drenaggio a basso livello
Progettazione centrifuga a più stadi
Il WQD450-35-75KW utilizza unstruttura della pompa centrifughe a più stadiMolti motori lavorano progressivamente per aumentare la pressione del liquido pompato.
La progettazione a più fasi è adatta per applicazioni che richiedono una combinazione di:
Flusso elevato + testa media
Motore sommergibile pesante da 75 kW
La pompa è dotata di unMotore sommergibile da 75 kW, adatto a grandi sistemi di drenaggio e applicazioni a servizio continuo.
Le configurazioni del motore possono essere selezionate in base al sistema elettrico del cliente e alle esigenze del progetto, tra cui:
- Voltaggio
- Frequenza
- Fase
- Classe di isolamento
- Classe di protezione
- Lunghezza del cavo
- Metodo di avvio
- Operazione VFD
Applicazioni
Drenaggio delle acque reflue municipali
La pompa può essere utilizzata in serbatoi di acque reflue comunali, pozzi, stazioni di pompaggio delle acque reflue e altri sistemi di drenaggio delle acque reflue.
Acque reflue industriali
Il WQD450-35-75KW può essere utilizzato per il trasferimento di acque reflue industriali e liquidi di drenaggio di processo compatibili con i materiali della pompa.
Le applicazioni tipiche sono:
- Drenaggio delle fabbriche
- Trasferimento di acque reflue industriali
- Impianti di trattamento delle acque reflue
- Scarico di acque reflue di produzione
- Serbatoi di raccolta industriali
Drenaggio minerario
La pompa può essere utilizzata per il drenaggio di grandi volumi nelle miniere, nelle miniere e nelle zone di raccolta delle acque minerarie.
Deidratazione delle costruzioni
La configurazione di aspirazione di fondo è adatta a pozzi di costruzione, progetti sotterranei, gallerie e altre applicazioni temporanee di disidratazione.
Drenaggio sotterraneo
La pompa può essere utilizzata in parcheggi sotterranei, impianti sotterranei, gallerie e altri sistemi di drenaggio bassi.
Come scegliere una pompa sommergibile
Prima di scegliere il WQD450-35-75KW, i clienti devono fornire le seguenti informazioni di funzionamento.
Tasso di flusso necessario
Per esempio:450 m3/h
La portata determina il volume di acque reflue che la pompa deve trasferire all'ora.
Capo richiesto
Per esempio:35 m
La testa richiesta deve essere calcolata in base alla sollecitazione verticale effettiva, alle perdite delle condotte e alla pressione di uscita.
Caratteristiche delle acque reflue
Fornire informazioni su:
- Temperatura del liquido
- Concentrazione di particelle solide
- Dimensione massima delle particelle
- Contenuto di sabbia
- Corrosività
- Valore del pH
- Densità del liquido
Dimensioni del pozzo o del serbatoio
Indicare:
- Dimensioni del bacino
- profondità del serbatoio
- Livello liquido minimo
- Livello massimo di liquido
- Spazio disponibile per l'installazione della pompa
Condizioni delle condotte
Si raccomanda di fornire le seguenti informazioni:
- Diametro del tubo di scarico
- Lunghezza totale del condotto
- Altezza di sollevamento verticale
- Numero di gomiti
- Numero di valvole
- Pressione di uscita richiesta
Considerazioni relative all'installazione
Prima di installare la pompa sommergibile per acque reflue WQD450-35-75KW, verificare le dimensioni della pompa, lo spazio di installazione e le condizioni di ingresso.
Durante l'installazione:
- Assicurarsi che la pompa funzioni nelle condizioni sottomarine specificate
- Evitare un prolungato funzionamento a secco
- Confirmare che il condotto di scarico è in grado di resistere alla pressione di funzionamento
- Selezionare un cavo appropriato per il motore da 75 kW
- Installare una protezione da sovraccarico adeguata
- Fornire protezione da perdita di fase e cortocircuito
- Controllare la direzione di rotazione del motore prima del funzionamento iniziale
- Confirmare che le particelle solide non superano l'intervallo consentito
Per una grandePompa sommergibile per acque reflue da 75 kW, l'installazione elettrica e la messa in servizio devono essere effettuate da personale qualificato.
Domande frequenti
Qual è la portata della pompa WQD450-35-75KW?
Il flusso nominale è di circa450 m3/hIl flusso effettivo dipende dal punto di funzionamento del sistema completo.
Qual è la testa della pompa per acque reflue WQD450-35-75KW?
La testa nominale è di circa35 metriLa testa di funzionamento effettiva deve essere calcolata in base alla sollecitazione verticale, alle perdite delle condotte e alla pressione di uscita.
Che potenza motoria usa questa pompa?
Il WQD450-35-75KW è dotato di unMotore sommergibile da 75 kW.
Che cos'è una pompa sommergibile a aspirazione di fondo?
Una pompa sommergibile per acque reflue a aspirazione di fondo attira il mezzo pompato attraverso un'entrata situata nella parte inferiore della pompa.pozzi di costruzione e applicazioni in cui è richiesto un basso livello di liquido residuo.
Questa pompa riesce a gestire le acque reflue contenenti particelle solide?
Il sistema può essere configurato per condizioni specifiche di acqua di scarico, ma ildimensioni massime delle particelle solide, concentrazione e caratteristiche del mezzoPer le acque reflue contenenti elevate concentrazioni di sabbia abrasiva, ghiaia o liquame, si dovrebbe prendere in considerazione una pompa resistente all'usura dedicata.
La tensione e la frequenza possono essere personalizzate?
Sì, il motore può essere configurato in base all'alimentazione locale del cliente.Voltaggio + Frequenza + Fase
Per esempio:380V / 50Hz / 3 fasi
Come posso confermare se il WQD450-35-75KW è adatto al mio progetto?
Indicare:Flusso richiesto + Testa richiesta + Medio + Dimensione delle particelle solide + Lunghezza del condotto + Sollevamento verticale + Voltaggio/Frequenza
Il nostro team tecnico può quindi valutare la configurazione della pompa adatta.
