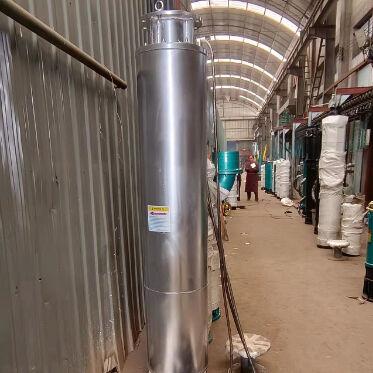

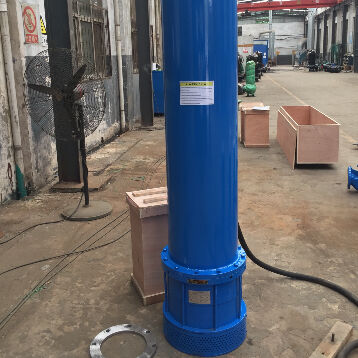

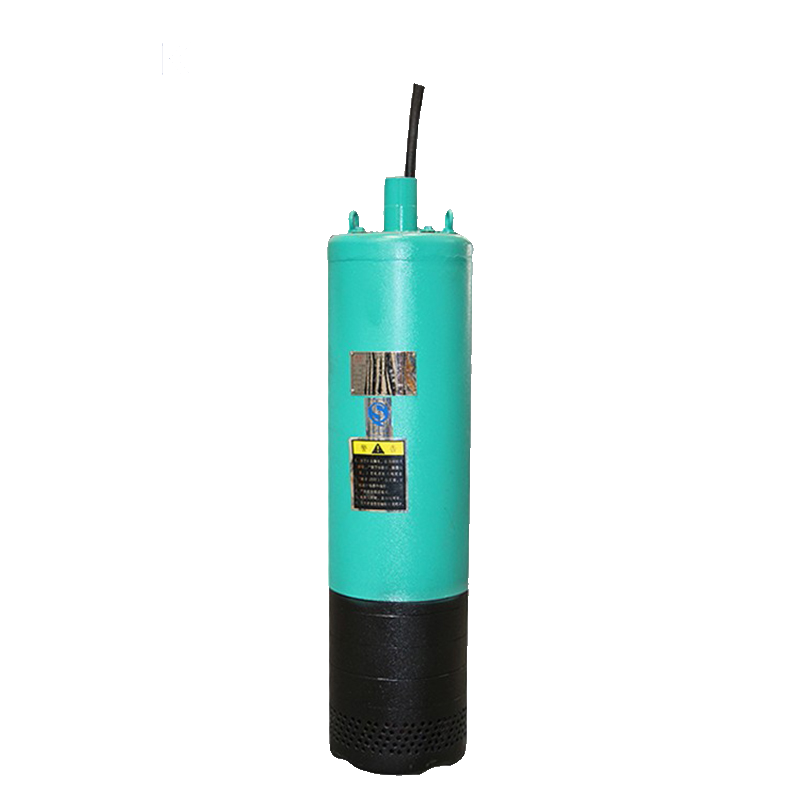

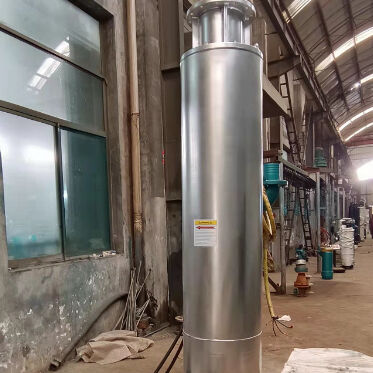

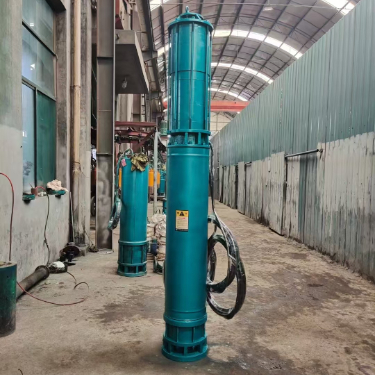

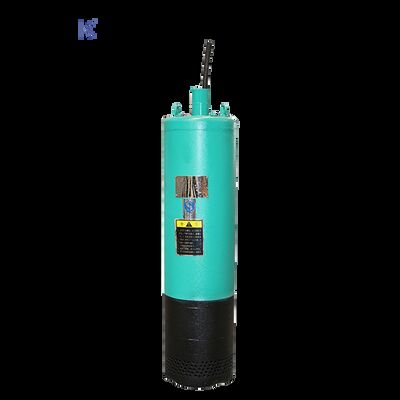

Pompa sommersa elettrica ad aspirazione dal basso progettata per drenaggio ad alta prevalenza ed estrazione di acqua a basso livello

Descrizione di prodotto

Pompa subacquea a aspirazione a fondo a testa alta a più livelli per il drenaggio profondo

Nei progetti di scavo in profondità, la vera sfida non è il movimento dell'acqua, ma lasollevamento di grandi volumi da pozzi confinati in condizioni instabili senza interruzioniUna pompa di scarico convenzionale fallisce quando il livello di aspirazione scende, il fabbisogno di testa aumenta o la concentrazione di detriti aumenta.

IlPompa subacquea a aspirazione di fondo a testa alta a più livelliè progettato appositamente per scenari di drenaggio a pozzo profondo in cui l'altezza di sollevamento, il lavoro continuo e l'affidabilità anti-intasamento sono fondamentali.

1Perché il drenaggio a pozzo profondo richiede un'architettura di pompa diversa

La maggior parte delle pompe sommergibili standard sono:

• Uni-fase

• Aspirazione laterale

• Disegnati per la testa bassa o media

In pozzi profondi, pozzi di fondazione, pozzi minerari o camere sotterranee, si riscontrano tipicamente:

• 40m 150m di sollevamento verticale

• Spazio di installazione limitato

• Acque reflue ricche di sedimenti

• Requisito di basso livello dell'acqua residua

• Funzionamento continuo 24 ore su 24, 7 giorni su 7

E' qui cheaspirazione a più livelli + aspirazione a fondola configurazione diventa strutturalmente superiore.

2Struttura di base dell'ingegneria

Progettazione a testa alta a più livelli

La struttura idraulica multi-motore consente:

• Capacità di produzione stabile

• Carico radiale ridotto per stadio

• Maggiore efficienza in condizioni di sollevamento in profondità

• Rischio minore di sovraccarico del motore

Rispetto alle pompe a uno stadio, la curva della testa è più stabile e il consumo di energia per metro cubo è inferiore nei punti di sollevamento elevati.

Struttura di aspirazione inferiore

La configurazione di ingresso inferiore fornisce:

• Drenaggio massimo fino al livello minimo di acqua residua

• Migliore prestazione di raffreddamento in condizioni di scarsa acqua

• Miglioramento delle prestazioni di aspirazione in pozzi chiusi

Questa progettazione garantisce che l'acqua possa essere drenata vicino al pavimento della fossa, riducendo la pulizia manuale.

Capacità di trattamento delle acque reflue pesanti

Il canale idraulico è ottimizzato per:

• Manipolazione di particelle solide

• Acqua carica di sabbia

• Limoni da costruzione

• Detriti fibrosi (meccanismo di taglio opzionale)

Opzioni dell'impeller:

• Impellatore a più fasi chiuso

• Progettazione anti-blocco semiaperta

• Versione in lega resistente all'usura per fluidi abrasivi

3. Scenari tipici di applicazione

Questa pompa non è destinata ad un drenaggio "normale", ma è progettata per ambienti ad alta domanda come:

• Drenaggio profondo di fondazioni

• Deidratazione di pozzi verticali

• Costruzione di parcheggi sotterranei

• Progetti di scavo di gallerie e metropolitane

• Sistemi di pozzi industriali

• Pompaggio municipale di emergenza in caso di alluvione

Se il progetto richiede un'elevazione stabile e un drenaggio a basso livello, questa configurazione è significativamente più affidabile rispetto ai sistemi orizzontali centrifuga o installati in superficie.

4. Intervallo di prestazioni (personalizzabile)

Parametri di funzionamento tipici:

• Flusso: 10 500 m3/h

• Testa: 40 ∼ 150 metri

• Potenza: 7,5 ̇160 kW

• Tensione: 380V / 415V / 440V / 660V

• Frequenza: 50Hz / 60Hz

• Classe di isolamento: F / H

• Protezione: IP68

Opzioni di materiale:

• di ferro fuso

• Ferro duttile

• Acciaio inossidabile (304 / 316)

• Leghe di cromo elevato per condizioni abrasive







5Vantaggi di ingegneria rispetto ai sistemi tradizionali

Rispetto alle pompe di superficie

• Non è richiesto il priming

• Nessun rischio di cavitazione da lunghe condotte di aspirazione

• Impostazione compatta

• Minore complessità del gasdotto

Rispetto alle pompe di scarico sommergibili standard

• Capacità superiore della testa

• Migliore drenaggio a livello inferiore

• Resistenza al sovraccarico

• Miglioramento dell'efficienza nei punti di sollevamento profondo

6Progettazione dell'affidabilità operativa

Per garantire una lunga durata in condizioni difficili:

• Doppia tenuta meccanica (SiC SiC facoltativo)

• Determinazione delle perdite nella camera di olio

• Protezione dal surriscaldamento

• Cuscinetti per lavori pesanti

• Progettazione dell'albero armato

• Compatibilità soft start/VFD facoltativa

La configurazione standard è quella di funzionamento continuo (S1).

7Supporto tecnico personalizzato

Ogni condizione di pozzo profondo è diversa.

• Selezione idraulica basata sul progetto

• Calcolo delle perdite

• Personalizzazione della lunghezza del cavo

• Opzioni a prova di esplosione (se necessario)

• Integrazione del pannello di controllo

• Sostegno alla produzione OEM/ODM

Inviateci il flusso richiesto, il sollevamento verticale, il tipo medio e la profondità di installazione. Forniremo un modello di pompa ottimizzato invece di una raccomandazione generica.
