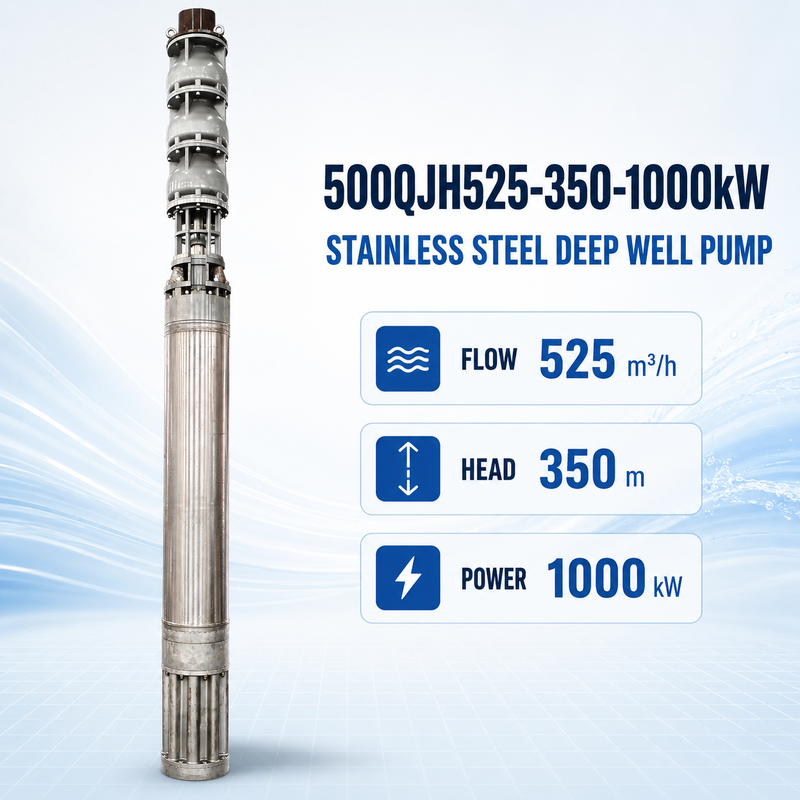

500QJH525-350-1000kW Pompa a pozzo profondo in acciaio inossidabile 525 m3/h, 350 m testa
Visualizzazione del prodotto
Il500QJH525-350-1000kW pompa a pozzo profondo in acciaio inossidabileè una pompa sommergibile multistadio ad alta potenza progettata per progetti che richiedono un flusso nominale di525 m3/he una testa di350 metri.
Azionato da unMotore sommergibile ad acqua da 1000 kW, questa pompa può essere valutata per l'approvvigionamento idrico industriale su larga scala, l'estrazione delle acque sotterranee profonde, i sistemi idrici delle miniere, le infrastrutture municipali e il trasferimento di acqua in alta quota.
Il grado di acciaio inossidabile, la tensione del motore, la frequenza, le specifiche del cavo e il metodo di avvio devono essere selezionati in base all'analisi dell'acqua, alla rete elettrica e alle condizioni di installazione.
Specifiche tecniche
| Parametro |
Specificità |
| Modello |
500QJH525-350-1000kW |
| Tipo di prodotto |
Pompa sommergibile in acciaio inossidabile |
| Struttura della pompa |
Pompa centrifuga verticale multistadio |
| Flusso nominale |
525 m3/h |
| Capo nominale |
350 m |
| Potenza del motore |
1000 kW |
| Tipo di motore |
Motore sommergibile riempito di acqua |
| Fornitore di energia |
a tensione inferiore o uguale a |
| Installazione |
Installazione immersa verticale |
| Materiale della pompa |
Acciaio inossidabile |
Il flusso nominale e la testa descrivono il punto di funzionamento specificato. Le prestazioni effettive dipendono dal livello dinamico dell'acqua, dal diametro del tubo, dalla lunghezza del tubo, dalla differenza di altezza e dalle perdite idrauliche.
Progettazione di pompe multistadio ad alta testa
Il 500QJH525-350-1000kW utilizza più fasi della girante per generare la pressione necessaria per una testa nominale di 350 metri.
Per questo tipo di progetto ad alta potenza, la testa della pompa non deve essere selezionata solo in base alla profondità del pozzo.
- Differenza verticale tra il livello dell'acqua di pompaggio e il punto di scarico
- Variazione tra livelli statici e dinamici dell'acqua
- Perdita di attrito attraverso il condotto di scarico
- Perdite locali da valvole, gomiti e accessori
- Pressione richiesta alla presa finale
- Possibili variazioni del livello dell'acqua di esercizio
La selezione di una testa eccessiva può aumentare il consumo di energia e causare il funzionamento della pompa al di fuori della sua gamma raccomandata.Il calcolo idraulico completo deve quindi essere completato prima della produzione..
Selezione del materiale in acciaio inossidabile
La pompa può essere fabbricata utilizzando diversi tipi di acciaio inossidabile a seconda del liquido pompato.
SS304
Il SS304 può essere considerato per applicazioni generali di acqua pulita con contenuto limitato di cloruro e condizioni di corrosione lieve.
SS316 e SS316L
SS316 e SS316L forniscono una migliore resistenza alla corrosione per l'acqua industriale, l'acqua leggermente salata e alcuni ambienti corrosivi.La concentrazione e la temperatura effettive del cloruro devono ancora essere valutate..
Doppia sede 2205
Il duplex 2205 offre una maggiore resistenza meccanica e una migliore resistenza alla corrosione legata al cloruro.
Super Duplex 2507
Il super duplex 2507 può essere considerato per ambienti marini difficili, acque ad alto contenuto di cloruro e applicazioni offshore.
Il materiale finale deve essere determinato utilizzando:
- Concentrazione di cloruro
- Valore del pH
- Temperatura del liquido
- Solidi disciolti
- Sabbia o particelle sospese
- Orario di funzionamento previsto
- Ambiente di servizio richiesto
La descrizione "pompa in acciaio inossidabile" non significa che ogni tipo di acciaio inossidabile sia adatto all'acqua di mare.
Motore sommergibile ad acqua da 1000 kW
La pompa è azionata da un motore sommergibile pieno di acqua da 1000 kW. L'acqua pulita all'interno del motore supporta il raffreddamento e la lubrificazione del cuscinetto.
Prima della messa in servizio, la condizione di riempimento del motore deve essere verificata secondo le istruzioni di funzionamento..
La configurazione elettrica deve essere confermata secondo:
- Voltaggio e frequenza del sito
- Capacità disponibile dei trasformatori
- Limitazioni della corrente di avvio della rete
- Lunghezza del cavo di alimentazione
- Profondezza di installazione
- Caduta di tensione consentita
- Requisiti di controllo e protezione
Poiché si tratta di un motore ad alta potenza, il sistema di avvio e la protezione elettrica devono essere progettati come parte del sistema di pompaggio completo.
Potenziali applicazioni
La pompa da pozzo in acciaio inossidabile 500QJH525-350-1000kW può essere valutata per:
- Estrazione su larga scala delle acque sotterranee
- Fornitura di acqua grezza industriale
- Progetti municipali di approvvigionamento idrico
- Rifornimento idrico e drenaggio delle miniere
- Trasferimento di acqua in alta quota
- Trasferimento dell'acqua dal serbatoio all'impianto
- Impianti di trattamento delle acque
- Sistemi idrici delle centrali elettriche
- Fornitura di acqua di raffreddamento industriale
- Grandi progetti di irrigazione agricola
- Assorbimento dell'acqua costiera con un materiale adatto
- Assunzione di acqua di mare con selezione del materiale verificata
L'idoneità finale dipende dal liquido, dalla struttura dell'impianto, dal punto di funzionamento richiesto e dalle condizioni elettriche.
Requisiti di installazione e di sistema
La pompa è normalmente installata verticalmente e funziona completamente immersa.
- Diametro del pozzo o dell'impianto
- Livello dell'acqua statico
- Livello dinamico dell'acqua
- Livello minimo di acqua di esercizio
- profondità dell'installazione della pompa
- Lunghezza totale del gruppo di pompe
- Diametro del tubo di scarico
- Materiale e lunghezza della condotta
- Disposizioni di sollevamento e sostegno
- Percorso e lunghezza del cavo
- Posizione della valvola di non ritorno
- Apparecchiature di sollevamento disponibili
La struttura dell'impianto deve sostenere il peso dell'insieme completo di pompe, del tubo di scarico, del cavo e della colonna d'acqua.
Per una pompa ad alta potenza, i punti di sollevamento, i componenti di connessione e le procedure di installazione devono essere rivisti prima dell'arrivo dell'apparecchiatura sul sito di progetto.
Requisiti di controllo e protezione
Il sistema di controllo deve essere configurato in funzione della potenza del motore e della rete elettrica locale.
- Protezione da sovraccarico
- Protezione da cortocircuito
- Protezione da perdita di fase
- Protezione della sequenza di fase
- Monitoraggio della tensione
- Monitoraggio della temperatura del motore
- Monitoraggio del livello dell'acqua
- Protezione in secco
- Controllo della corrente di partenza
- Monitoraggio della pressione e del flusso
Un'unità a frequenza variabile deve essere selezionata solo dopo aver confermato la compatibilità del motore, le condizioni di raffreddamento e l'intervallo di velocità di funzionamento consentito.
Informazioni richieste per la selezione della pompa
Per verificare se il 500QJH525-350-1000kW è idoneo, indicare:
- Flusso richiesto in m3/h
- Testa dinamica totale richiesta
- Tipo di liquido e analisi completa dell'acqua
- Livelli statici e dinamici dell'acqua
- Profondezza di installazione
- Dimensioni del pozzo o dell'assorbimento
- Diametro e lunghezza totale del condotto
- Elevazione del punto di scarico
- Tensione, frequenza e fase in sito
- Capacità disponibile dei trasformatori
- Grado di acciaio inossidabile richiesto
- Lunghezza del cavo di alimentazione
- Orario di esercizio giornaliero
- Requisiti di accensione e controllo
Ispezione e collaudo
Prima della consegna, la configurazione della pompa deve essere verificata in base all'accordo tecnico confermato.
- Modello di pompa e parametri nominali
- Potenza del motore, tensione e frequenza
- Acciaio inossidabile
- Dimensioni della pompa e del motore
- Specifica del cavo
- Isolamento elettrico
- Direzione di rotazione
- Accessori forniti
- Punti di imballaggio e sollevamento
Le prove di prestazione e la documentazione del progetto devono essere concordate prima della produzione.I valori effettivi delle prove devono essere registrati piuttosto che sostituiti con dichiarazioni generali quali "elevata efficienza" o "prestazioni stabili".. "
Domande frequenti
Quali sono i parametri nominali della pompa 500QJH525-350-1000kW?
Il punto di funzionamento nominale è di 525 m3/h di portata e 350 m di potenza.
La testa di 350 metri e' la stessa profondita' di installazione?
No. La testa della pompa rappresenta la pressione necessaria per superare l'altezza e la resistenza idraulica.
Quale tensione è necessaria per il motore da 1000 kW?
La tensione non è stata definita dalle informazioni del modello, ma deve essere scelta in base alla rete elettrica locale, alla capacità del trasformatore, alla lunghezza del cavo e alle esigenze del progetto.
Questa pompa in acciaio inossidabile può essere usata per l'acqua di mare?
Solo quando il materiale selezionato è adatto alle condizioni effettive dell'acqua di mare.con una lunghezza massima non superiore a 20 mm,.
La pompa può funzionare continuamente?
Il funzionamento continuo dipende dalla corretta immersione, dal raffreddamento del motore, dal punto di funzionamento idraulico, dalla protezione elettrica e dalle condizioni idriche.
Quali informazioni sono necessarie per un preventivo?
Fornire il flusso richiesto, la testa totale, l'analisi del liquido, la profondità di installazione, le informazioni sulla condotta, la tensione del sito, la frequenza, la lunghezza del cavo, il grado del materiale e i requisiti di controllo.
