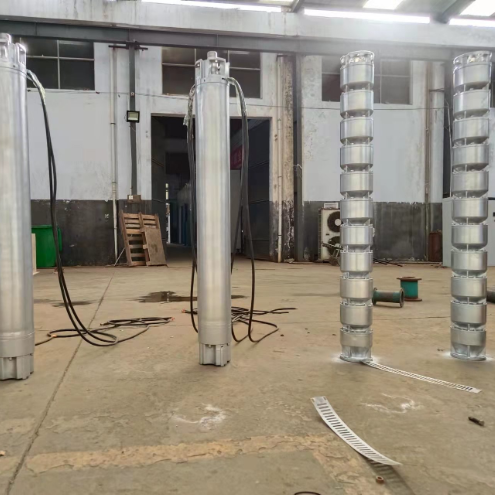

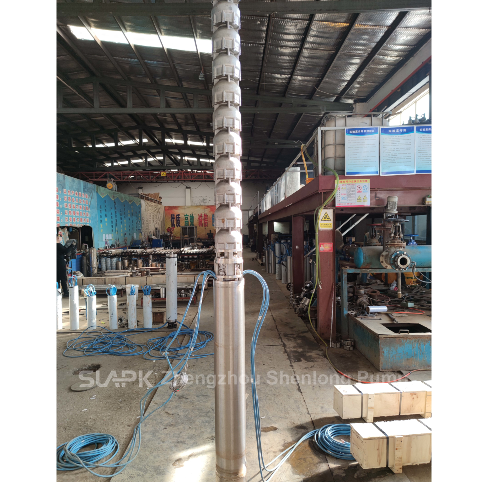

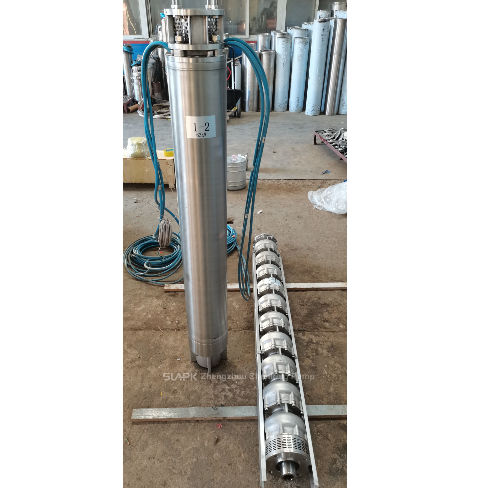

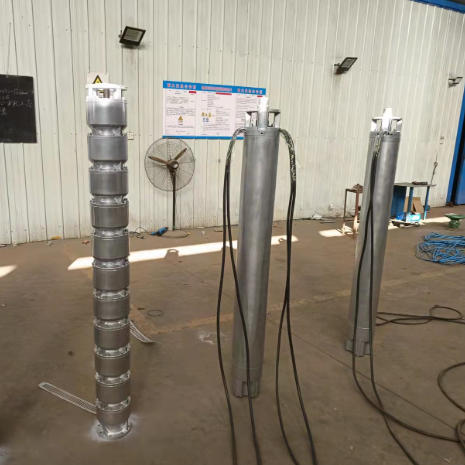

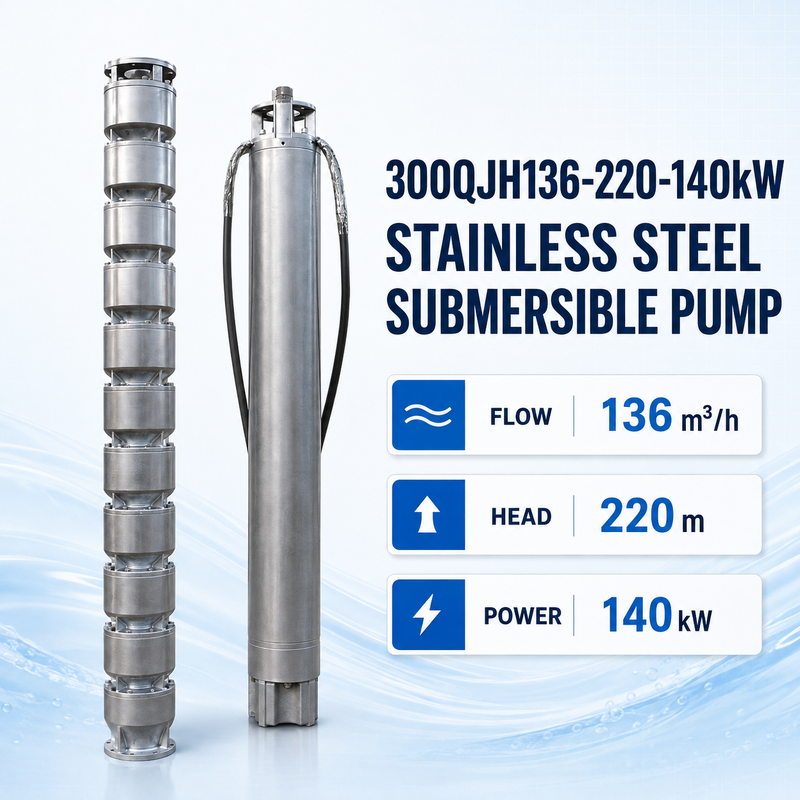

Pompa sommersa in acciaio inossidabile 300QJH136-220-140kW – 136 m³/h, prevalenza 220 m
La pompa sommersa in acciaio inossidabile 300QJH136-220-140kW è una pompa multistadio ad alta prevalenza progettata per applicazioni gravose. Azionata da un motore sommerso da 140 kW riempito d'acqua, funziona completamente sommersa nell'acqua, rendendola ideale per l'estrazione di acqua da pozzi profondi, l'approvvigionamento idrico industriale, lo sgrondo di miniere, l'ingegneria municipale e altri requisiti di pompaggio ad alta prevalenza.
Specifiche Tecniche
- Modello: 300QJH136-220-140kW
- Tipo di Pompa: Pompa sommersa multistadio in acciaio inossidabile
- Portata Nominale: 136 m³/h
- Prevalenza Nominale: 220 m
- Potenza Motore: 140 kW
- Tipo di Motore: Motore sommerso riempito d'acqua
- Installazione: Installazione sommersa verticale
- Alimentazione: Trifase
- Tensione e Frequenza: Configurato in base ai requisiti del progetto
- Materiale Pompa: Acciaio inossidabile
- Fluido Pompato: Confermare in base all'analisi dell'acqua
Il punto operativo finale deve essere verificato rispetto alla curva di prestazione della pompa e alla resistenza effettiva del sistema prima della produzione.
Design Multistadio per Applicazioni ad Alta Pressione
Questa pompa utilizza più stadi di giranti per generare la pressione richiesta per una prevalenza nominale di 220 metri. Questa configurazione è ideale per progetti che coinvolgono installazioni profonde, significative differenze di elevazione o lunghe tubazioni di scarico.
Il Calcolo della Prevalenza Totale Dinamica Include:
- Differenza verticale tra i livelli dell'acqua
- Livello dinamico dell'acqua durante il pompaggio
- Perdite di carico per attrito nella tubazione
- Perdite attraverso valvole, gomiti e raccordi
- Pressione richiesta nel punto di scarico finale
Una pompa selezionata solo in base alla profondità del pozzo potrebbe fornire una portata insufficiente o funzionare al di fuori del suo intervallo di prestazione raccomandato.
Opzioni di Materiale in Acciaio Inossidabile
Diverse qualità di acciaio inossidabile possono essere selezionate in base alle caratteristiche del liquido pompato:
- SS304: Applicazioni generali di acqua pulita con contenuto corrosivo limitato
- SS316: Migliore resistenza alla corrosione per condizioni di acqua industriale
- SS316L: Acciaio inossidabile a basso tenore di carbonio per ambienti corrosivi difficili
- Duplex 2205: Maggiore resistenza e resistenza ai cloruri
- Super Duplex 2507: Applicazioni marine severe e ad alto contenuto di cloruri
La selezione del materiale dovrebbe basarsi sulla concentrazione di cloruri, sul valore del pH, sulla temperatura del liquido, sui solidi disciolti e sul tempo di funzionamento richiesto. Una pompa in acciaio inossidabile non dovrebbe essere automaticamente descritta come adatta all'acqua di mare a meno che l'analisi effettiva dell'acqua e la qualità del materiale non supportino tale applicazione.
Motore Sommerso Riempito d'Acqua
La pompa 300QJH136-220-140kW è dotata di un motore sommerso riempito d'acqua. Prima dell'installazione, il motore deve essere riempito con acqua pulita secondo le istruzioni operative.
Durante il funzionamento, il motore deve rimanere adeguatamente sommerso. L'acqua circostante fornisce il raffreddamento essenziale. Funzionamenti a secco, sommersione insufficiente o circolazione d'acqua ristretta possono causare surriscaldamento e danni al motore.
Per installazioni orizzontali o funzionamento in un serbatoio ampio, potrebbe essere necessaria una camicia di raffreddamento. La disposizione dell'installazione dovrebbe essere rivista prima della produzione della pompa.
Applicazioni Idonee
- Estrazione di acque sotterranee da pozzi profondi
- Approvvigionamento idrico industriale
- Progetti municipali di trasferimento idrico
- Approvvigionamento e drenaggio di acqua di miniera
- Trasferimento di acqua da serbatoi
- Sistemi di presa di acqua grezza
- Impianti di trattamento delle acque
- Trasferimento di acqua ad alta elevazione
- Irrigazione agricola
- Circolazione di acqua di raffreddamento
- Presa di acqua di mare con qualità del materiale adeguata
L'idoneità finale dipende dal liquido effettivo, dalla struttura di installazione e dai requisiti del sistema idraulico.
Configurazione Elettrica e di Controllo
La tensione e la frequenza del motore devono corrispondere all'alimentazione elettrica del progetto. Prima del preventivo, confermare:
- Tensione nominale
- Frequenza
- Alimentazione trifase
- Metodo di avviamento
- Lunghezza del cavo
- Distanza di installazione
- Protezione elettrica richiesta
Per un motore da 140 kW, il sistema di controllo deve essere selezionato in base alla capacità della rete locale e ai requisiti operativi. Le configurazioni disponibili possono includere un soft starter o un pannello di controllo a frequenza variabile.
Il sistema di controllo deve fornire protezione da sovraccarico, perdita di fase, cortocircuito e funzionamento a secco, ove richiesto dal progetto.
Requisiti di Installazione
La pompa è normalmente installata verticalmente e deve funzionare completamente sommersa. Prima dell'installazione, verificare:
- Diametro del pozzo o dell'installazione
- Livello statico dell'acqua
- Livello dinamico dell'acqua
- Sommersione minima
- Lunghezza del gruppo pompa
- Dimensioni del tubo di scarico
- Dispositivo di sollevamento e supporto
- Percorso del cavo di alimentazione
- Posizione della valvola di ritegno
La pompa non deve funzionare con ingresso bloccato, sequenza di fase errata, sommersione insufficiente o valvola di scarico chiusa.
Informazioni Richieste per la Selezione della Pompa
Per confermare se questo modello è adatto alla vostra applicazione, si prega di fornire:
- Portata richiesta in m³/h
- Prevalenza totale dinamica richiesta
- Tipo di liquido e analisi dell'acqua
- Livelli statici e dinamici dell'acqua
- Profondità di installazione
- Diametro e lunghezza della tubazione
- Tensione, frequenza e fase
- Qualità dell'acciaio inossidabile richiesta
- Lunghezza del cavo
- Ore di funzionamento giornaliere
- Requisiti del pannello di controllo
Domande Frequenti
Quali sono i parametri nominali della pompa 300QJH136-220-140kW?
Il punto operativo nominale è una portata di 136 m³/h e una prevalenza di 220 m. La pompa è azionata da un motore sommerso da 140 kW.
La prevalenza di 220 metri è uguale alla profondità di installazione?
No. La prevalenza nominale rappresenta la pressione prodotta dalla pompa. La profondità di installazione è solo un fattore nel calcolo della prevalenza totale dinamica.
Quali materiali in acciaio inossidabile sono disponibili?
La pompa può essere configurata in SS304, SS316, SS316L, duplex 2205 o super duplex 2507, a seconda del liquido e delle condizioni di corrosione.
La pompa può essere utilizzata per acqua di mare?
Può essere utilizzata per acqua di mare solo quando il materiale è selezionato in base all'analisi dell'acqua. SS316L, duplex 2205 o super duplex 2507 possono essere valutati in base alla concentrazione di cloruri e alla temperatura.
La tensione e la frequenza possono essere personalizzate?
Sì. La tensione e la frequenza possono essere configurate in base all'alimentazione elettrica del sito del cliente. Questi parametri elettrici devono essere confermati prima della produzione.
