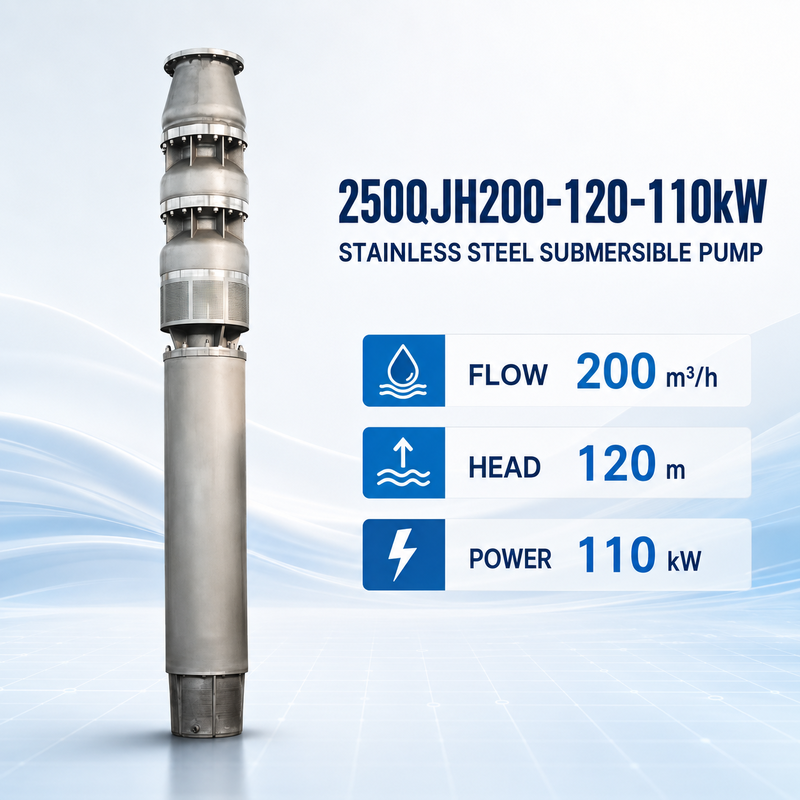

250QJH200-120-110kW pompa sommergibile in acciaio inossidabile per il trasferimento di acqua ad alta pressione
Il250QJH200-120-110kW pompa sommergibile in acciaio inoxè una pompa a più fasi progettata per sistemi di trasferimento dell'acqua che richiedono un flusso nominale di200 m3/he una testa di120 metri. Alimentato da unMotore sommergibile da 110 kW, è adatto per l'approvvigionamento idrico a pozzo profondo, il trasferimento dei serbatoi, i sistemi idrici industriali, i progetti municipali e altre applicazioni in cui sono richiesti elevati flussi e elevate pressioni di scarico.
La sua costruzione in acciaio inossidabile offre una migliore resistenza alla corrosione rispetto alle pompe in ghisa convenzionali.la lunghezza del cavo e il metodo di controllo possono essere configurati in base alla composizione del liquido e alle condizioni del progetto.
Specifiche tecniche
| Specificità | Dettagli |
|---|
| Modello di prodotto | 250QJH200-120-110kW |
| Tipo di pompa | Pompa sommergibile a più fasi in acciaio inossidabile |
| Flusso nominale | 200 m3/h |
| Capo nominale | 120 m |
| Potenza del motore | 110 kW |
| Installazione | Installazione immersa verticale |
| Fornitore di energia | Trifase, configurata in base alla tensione e alla frequenza di progetto |
| Materiale della pompa | Acciaio inossidabile |
| Tipo di motore | Motore sommergibile riempito di acqua |
| Metodo di funzionamento | Funzionamento continuo o intermittente in base alle condizioni del sito |
| Personalizzazione | Materiale, tensione, frequenza, cavo e pannello di controllo |
Il punto di funzionamento nominale deve essere verificato in base alla curva di prestazione della pompa e alla resistenza effettiva del sistema prima della conferma dell'ordine.
Progettazione in più fasi per il pompaggio ad alta pressione
Il 250QJH200-120-110kW utilizza più tappe della girante per generare la pressione necessaria per una testa nominale di 120 metri.Questa struttura è adatta a progetti in cui l'acqua deve essere trasferita su una distanza verticale significativa o attraverso un lungo condotto di scarico.
La testa dinamica totale effettiva deve comprendere:
- Differenza verticale tra i livelli dell'acqua
- Friczione del tubo di scarico
- Perdite da valvole, gomiti e accessori
- Pressione richiesta al punto di scarico
- Variazioni del livello dell'acqua di esercizio
La selezione di una pompa solo in base all'altezza verticale può comportare un flusso insufficiente o un carico eccessivo del motore.
Opzioni di materiale in acciaio inossidabile
La pompa può essere configurata con diversi materiali in acciaio inossidabile in base alla qualità dell'acqua e alle condizioni di corrosione.
- SS304 per applicazioni generali di acqua pulita
- SS316 o SS316L per una migliore resistenza alla corrosione
- Duplex 2205 per ambienti a cloruro più esigenti
- Super duplex 2507 per condizioni marine gravi o ad alto contenuto di cloruro
Il materiale corretto deve essere selezionato utilizzando i dati effettivi sul liquido, comprese la concentrazione di cloruro, il pH, la temperatura, i solidi disciolti e il tempo di funzionamento previsto."Acciaio inossidabile" non deve essere automaticamente interpretato come adatto a ogni acqua di mare o applicazione chimica.
Motore sommergibile pieno d'acqua
La pompa è azionata da unmotore sommergibile pieno d'acqua. prima del funzionamento, il motore deve essere riempito di acqua pulita secondo le istruzioni di installazione.
Il motore deve rimanere adeguatamente immerso durante il funzionamento in modo che l'acqua circostante possa contribuire al raffreddamento.può essere richiesto un giubbotto di raffreddamento per mantenere un flusso d'acqua sufficiente intorno all'alloggiamento del motore.
La tensione, la frequenza, il metodo di avvio e le dimensioni del cavo devono essere confermati in base all'alimentazione elettrica locale e alla distanza di installazione.
Applicazioni tipiche
La pompa 250QJH200-120-110kW può essere valutata per:
- Estrazione di acque profonde da pozzo
- Trasferimento idrico industriale
- Sistemi di approvvigionamento idrico comunali
- Irrigazione agricola
- Trasferimento di acque da bacini e laghi
- Progetti di assunzione di acqua grezza
- Rifornimento idrico e drenaggio delle miniere
- Impianti di trattamento delle acque
- Circolazione dell'acqua di raffreddamento
- Assunzione di acqua di mare quando viene selezionato un materiale adatto
L'idoneità finale dipende dal liquido, dal livello dell'acqua, dalla struttura dell'impianto e dalla resistenza del sistema.
Requisiti di installazione
La pompa è normalmente installata verticalmente e funziona completamente immersa.
La pompa non deve funzionare nelle seguenti condizioni:
- Livello d'acqua inferiore al livello minimo di immersione richiesto
- Accesso bloccato o limitato
- Sequenza di fase errata
- Voltaggio al di fuori dell'intervallo consentito
- Funzionamento contro una valvola di scarico chiusa
- Condizioni di liquido incompatibili con il materiale selezionato
Le valvole di non ritorno, il monitoraggio della pressione, la protezione contro il funzionamento a secco, la protezione contro il sovraccarico e la protezione delle fasi devono essere prese in considerazione in base al progetto.
Informazioni sulla selezione della pompa
Per verificare se il 250QJH200-120-110kW è idoneo, indicare:
- Flusso richiesto in m3/h
- Testa dinamica totale richiesta
- Analisi del tipo di liquido e dell'acqua
- Diametro del pozzo o dimensioni dell'installazione
- Livelli statici e dinamici dell'acqua
- Diametro del tubo e lunghezza totale del condotto
- Voltaggio, frequenza e fase
- Grado di acciaio inossidabile richiesto
- Lunghezza del cavo
- Orario di esercizio giornaliero
- Requisiti del pannello di controllo
Ispezione e collaudo della qualità
Prima della consegna, la configurazione della pompa deve essere verificata rispetto ai requisiti dell'ordine confermati.materiale e accessori forniti.
Le prove di prestazioni e di elettricità possono essere effettuate secondo i requisiti tecnici concordati.
Domande frequenti
Quali sono i parametri nominali della pompa 250QJH200-120-110kW?
Il punto di funzionamento nominale è di 200 m3/h di portata e 120 m di testa, con un motore sommergibile da 110 kW.
Questa pompa è adatta all'acqua di mare?
I progetti di acqua di mare richiedono una valutazione della concentrazione di cloruro, della temperatura e delle condizioni di funzionamento.può essere considerato duplex 2205 o super duplex 2507 in base all'analisi dell'acqua.
La tensione e la frequenza possono essere personalizzate?
Sì, la configurazione elettrica può essere selezionata in base all'alimentazione del progetto.
La pompa può essere installata orizzontalmente?
L'installazione orizzontale deve essere esaminata separatamente, e possono essere richieste una giacca di raffreddamento e una struttura di supporto adeguata per mantenere il raffreddamento del motore ed evitare stress meccanici.
Quali informazioni sono richieste per un preventivo?
Indicare il flusso richiesto, la testa totale, il tipo di liquido, la profondità di installazione, le informazioni sulla condotta, la tensione, la frequenza, i requisiti di materiale e la lunghezza del cavo.
