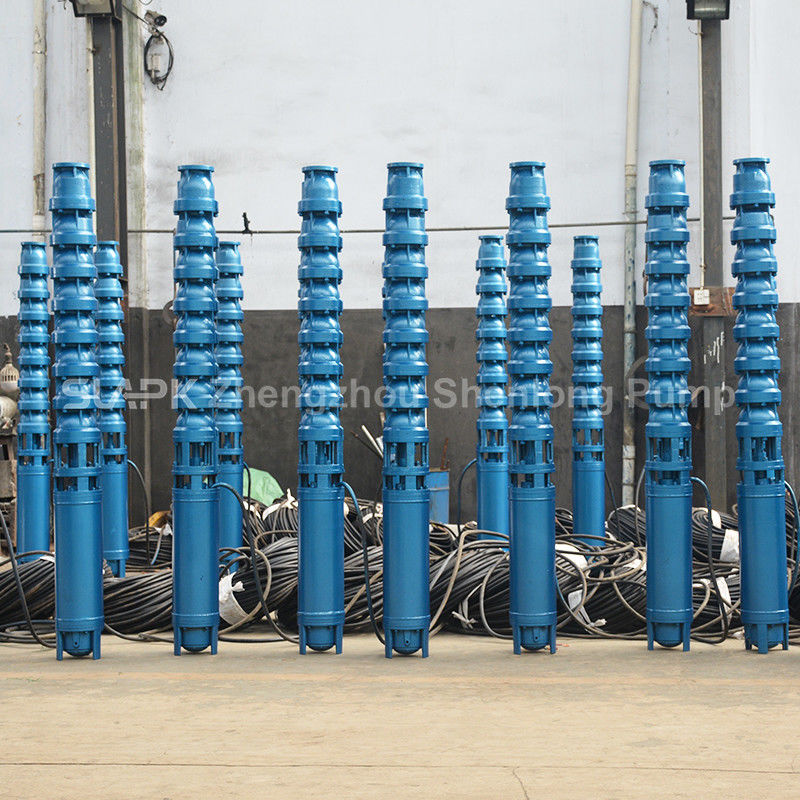

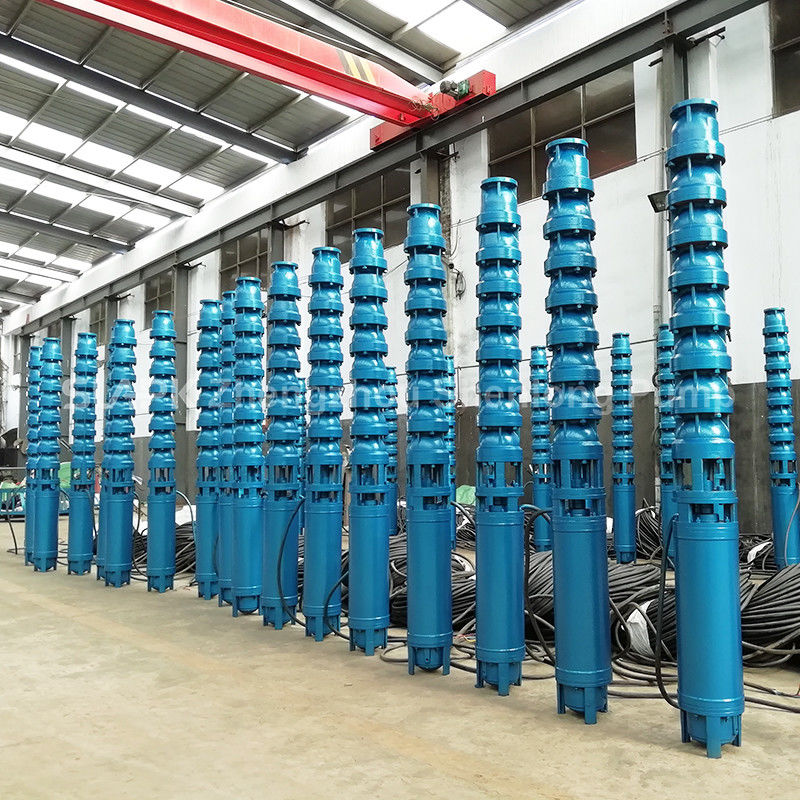

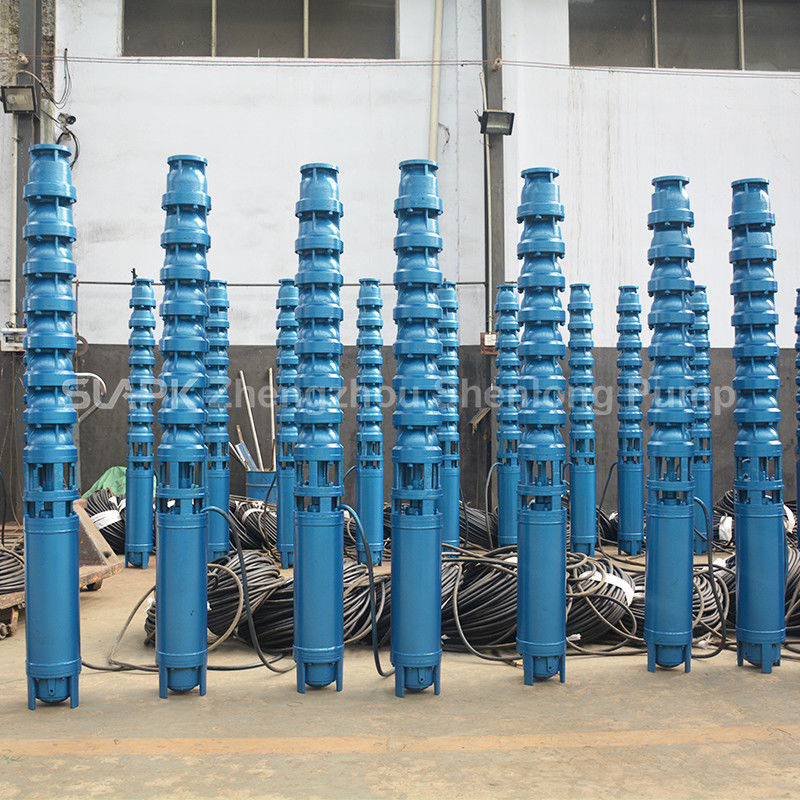

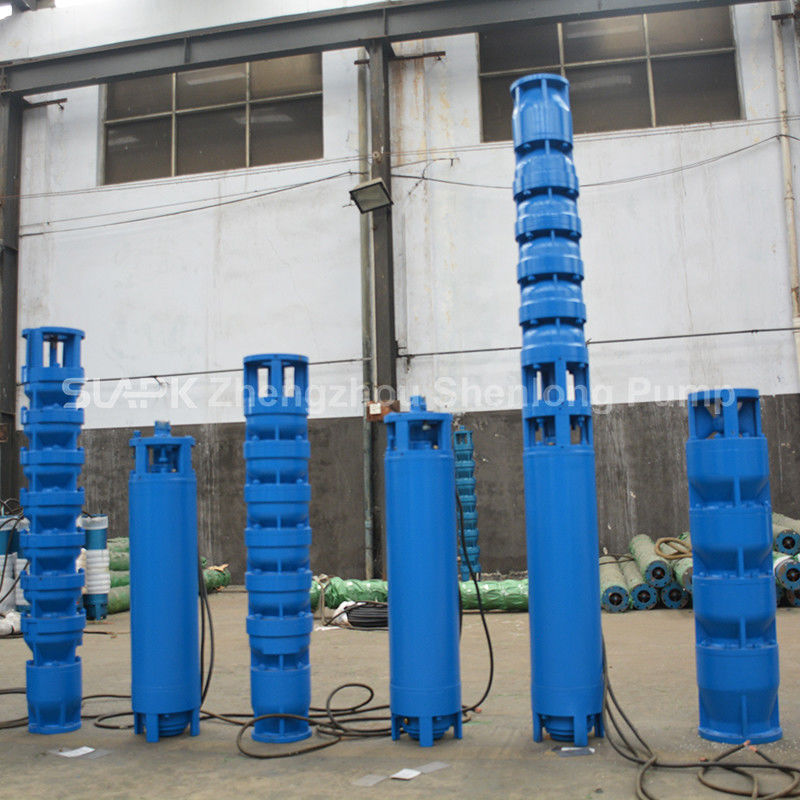

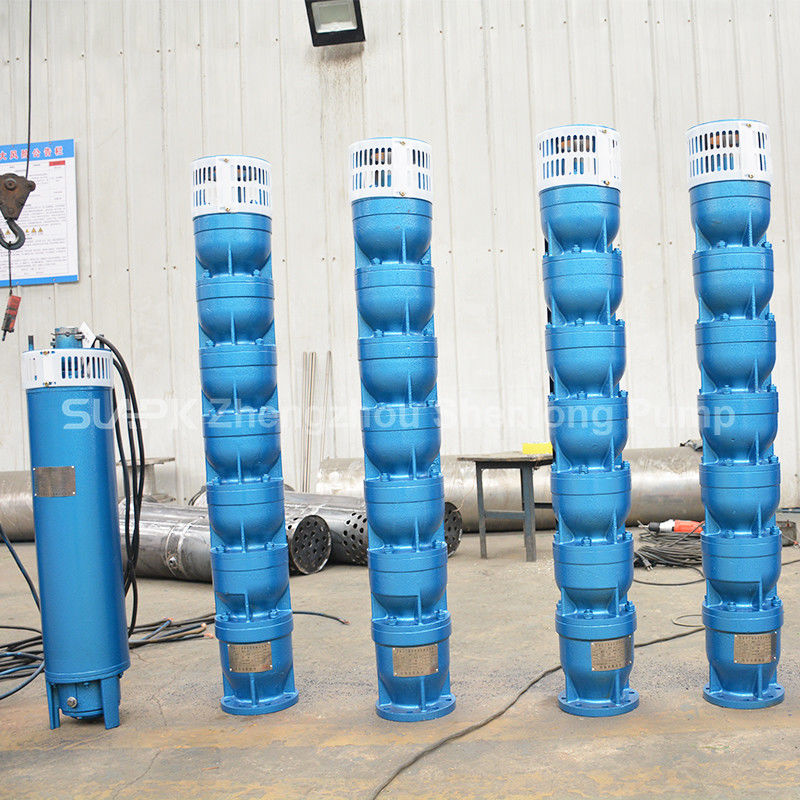

Pompa sommersa per pozzi profondi in ghisa 150QJ80-60/10-22kW
Trifase 400V | 50Hz | 22kW | Costruzione in ghisa | Design multistadio
La 150QJ80-60/10-22kW è una pompa sommersa verticale multistadio per pozzi profondi progettata per l'estrazione di acque sotterranee, l'irrigazione agricola, il riempimento di serbatoi, l'approvvigionamento idrico per l'edilizia e il trasferimento generale di acqua industriale.
La pompa e il motore sommerso operano sott'acqua come unità integrata, riducendo la necessità di spazio di installazione fuori terra. Il suo design idraulico multistadio fornisce un'erogazione d'acqua stabile per applicazioni che richiedono portate e pressioni medio-alte.
Specifiche tecniche principali
| Nome prodotto |
Pompa sommersa per pozzi profondi in ghisa |
| Modello |
150QJ80-60/10-22kW |
| Tipo di pompa |
Pompa verticale multistadio per pozzi |
| Tensione nominale |
Trifase 400V |
| Frequenza nominale |
50Hz |
| Potenza motore nominale |
22kW |
| Portata di riferimento |
Circa 80m³/h |
| Prevalenza di riferimento |
Circa 60m |
| Numero di stadi di riferimento |
10 |
| Materiale principale della pompa |
Ghisa |
| Metodo di installazione |
Installazione sommersa verticale |
| Mezzo consigliato |
Acqua pulita o acque sotterranee con basso contenuto di sabbia entro i limiti consentiti dal produttore |
| Applicazioni tipiche |
Estrazione di acqua da pozzi profondi, irrigazione, riempimento di serbatoi, edilizia e approvvigionamento idrico industriale |
Importante: La portata, la prevalenza e il numero di stadi sopra indicati si basano sulla comune designazione del modello della serie QJ. Le definizioni dei modelli, i materiali, le dimensioni e le prestazioni possono variare tra i produttori. Le specifiche finali devono essere confermate utilizzando la targhetta del prodotto, la curva di prestazione, la scheda tecnica e l'accordo tecnico firmato.
Spiegazione del numero di modello
Secondo il metodo di denominazione comune utilizzato per le pompe per pozzi profondi serie QJ:
150: Indica solitamente la classe di diametro del pozzo applicabile
QJ: Indica una serie di pompe sommerse per pozzi profondi
80: Indica solitamente una portata nominale di circa 80m³/h
60: Indica solitamente una prevalenza nominale di circa 60m
10: Indica solitamente il numero di stadi della pompa
22kW: Potenza motore nominale
400V/50Hz: Alimentazione trifase nominale
Poiché i produttori possono utilizzare sistemi di designazione dei modelli diversi, la dimensione dell'uscita, il diametro della pompa, la configurazione dei materiali, la curva di prestazione e le specifiche del motore devono essere verificate prima dell'ordine.
Caratteristiche del prodotto
- Funzionamento sommerso in pozzi profondi: La pompa e il motore operano sotto il livello dell'acqua come unità integrata, risparmiando spazio di installazione ed eliminando la necessità di un lungo albero di trasmissione di superficie.
- Design idraulico multistadio: Molteplici giranti aumentano la pressione stadio per stadio, rendendo la pompa adatta per applicazioni che richiedono una pressione di scarico elevata.
- Alimentazione elettrica industriale trifase: Il motore sommerso da 22kW è progettato per alimentazione trifase 400V, 50Hz, adatta per sistemi elettrici industriali, agricoli e ingegneristici.
- Costruzione in ghisa: Il corpo pompa in ghisa fornisce resistenza strutturale ed è adatto per acqua pulita o acque sotterranee con basso contenuto di sabbia entro i limiti specificati.
- Ampia gamma di applicazioni: Adatto per estrazione di acqua da pozzi, irrigazione agricola, riempimento di serbatoi, paesaggistica, approvvigionamento idrico per l'edilizia e trasferimento di acqua industriale.
- Compatibile con sistemi di protezione elettrica: Funziona con pannelli di controllo che forniscono protezione da sovraccarico, cortocircuito, mancanza di fase, sottotensione, sovratensione, dispersione e marcia a secco.
Applicazioni tipiche
- Estrazione di acqua da pozzi profondi e pozzi artesiani: Sollevamento di acque sotterranee da pozzi profondi o pozzi artesiani per serbatoi di stoccaggio, serbatoi, condotte o sistemi di distribuzione.
- Irrigazione agricola: Adatto per irrigazione di terreni agricoli, irrigazione a pioggia, sistemi di stoccaggio per irrigazione a goccia e progetti agricoli su larga scala.
- Riempimento di serbatoi e cisterne: Trasferimento di acque sotterranee a serbatoi di stoccaggio, serbatoi sopraelevati, serbatoi antincendio e altre strutture di stoccaggio dell'acqua.
- Approvvigionamento idrico per l'edilizia: Approvvigionamento idrico temporaneo o permanente in cantieri edili, progetti stradali, strutture di supporto per miniere e progetti infrastrutturali.
- Trasferimento di acqua industriale: Approvvigionamento idrico di processo, reintegro di acqua di raffreddamento, aspirazione per trattamento acque e altre applicazioni industriali generali.
Guida alla selezione della pompa
La sola potenza del motore da 22kW non è sufficiente per la selezione della pompa. Le seguenti informazioni devono essere confermate prima di effettuare un ordine:
- Portata richiesta in metri cubi all'ora
- Pressione di scarico richiesta o prevalenza totale dinamica
- Diametro interno e profondità totale del pozzo
- Livello statico dell'acqua e livello dinamico dell'acqua
- Resa disponibile del pozzo
- Distanza verticale dal livello dinamico dell'acqua al punto di scarico
- Diametro della tubazione, lunghezza totale, raccordi e numero di curve
- Temperatura dell'acqua, contenuto di sabbia, pH e corrosività
- Tensione e frequenza effettive dell'alimentazione elettrica
- Lunghezza del cavo tra la pompa e il quadro di controllo
- Tempo di funzionamento giornaliero richiesto
- Se è richiesto il funzionamento continuo
La prevalenza totale dinamica deve includere l'altezza di sollevamento verticale, le perdite di attrito della tubazione, le perdite di resistenza locali e la pressione richiesta al punto di scarico.
Per un funzionamento efficiente e affidabile, il punto di lavoro effettivo deve rientrare nell'intervallo operativo consigliato dal produttore sulla curva di prestazione della pompa.
Istruzioni di installazione
- Ispezionare la pompa, il motore, il cavo e i collegamenti per danni da trasporto prima dell'installazione
- Utilizzare attrezzature di sollevamento adeguate e componenti portanti approvati
- Non sollevare o sospendere mai la pompa dal suo cavo elettrico
- Assicurarsi che tutti i collegamenti dei tubi montanti siano sicuri e protetti contro l'allentamento
- Installare la pompa verticalmente a meno che il produttore non approvi un altro metodo di installazione
- Mantenere l'ingresso della pompa a una distanza adeguata dal fondo del pozzo per ridurre l'assorbimento di sabbia e sedimenti
- Assicurarsi che il motore sommerso rimanga completamente sommerso secondo i requisiti di raffreddamento del produttore
- Controllare la resistenza di isolamento, la tensione di alimentazione, la sequenza di fase e il cablaggio prima del primo avvio
- Installare una valvola di ritegno adatta, una valvola di intercettazione, un manometro e un dispositivo di monitoraggio della portata dove richiesto
- Non far funzionare la pompa senza acqua o contro una valvola di scarico completamente chiusa per un periodo prolungato
- Selezionare il cavo di alimentazione in base alla potenza del motore, alla lunghezza del cavo, al metodo di avviamento e alla caduta di tensione consentita
- L'installazione e la manutenzione elettrica devono essere eseguite da personale qualificato
Funzionamento e manutenzione
Durante il funzionamento, monitorare regolarmente la corrente del motore, la tensione, la portata, la pressione di scarico, la qualità dell'acqua, le vibrazioni e lo stato del quadro di controllo.
Arrestare la pompa e ispezionare il sistema se si verifica una delle seguenti condizioni:
- Corrente del motore anormalmente alta o bassa
- Riduzione significativa della portata
- Pressione di scarico insufficiente
- Interruzione frequente del quadro di controllo
- Rumore o vibrazioni insoliti
- Aumento improvviso del contenuto di sabbia
- Alimentazione elettrica instabile
- Surriscaldamento del cavo o dei collegamenti
Prima di riavviare la pompa dopo un lungo periodo di stoccaggio, ispezionare l'isolamento del cavo, i collegamenti elettrici, il sistema di controllo, le tubazioni e i componenti rotanti accessibili.
Domande frequenti
Cosa significa 150QJ80-60/10?
Secondo la comune convenzione di denominazione della serie QJ, "150" si riferisce solitamente alla classe di diametro del pozzo applicabile, "80" indica una portata di circa 80m³/h, "60" indica una prevalenza di circa 60m e "10" indica dieci stadi della pompa. La definizione esatta del modello deve essere confermata con il produttore.
Questa pompa può funzionare con un'alimentazione di 380V?
Questo prodotto è specificato per un'alimentazione trifase 400V, 50Hz. Il funzionamento su una rete a 380V dipende dall'intervallo di tensione consentito indicato sulla targhetta del motore e dalle condizioni effettive della tensione del sito. Ottenere sempre una conferma scritta dal fornitore o dal produttore del motore prima di collegare la pompa a una tensione di alimentazione diversa.
Quale quadro di controllo è richiesto per una pompa da 22kW?
Il quadro di controllo deve corrispondere al motore trifase da 22kW, al metodo di avviamento selezionato, all'alimentazione elettrica locale e alle condizioni operative. Le funzioni di protezione consigliate includono protezione da cortocircuito, sovraccarico, mancanza di fase, sottotensione, sovratensione, dispersione e marcia a secco. Sono inoltre necessari calcoli della caduta di tensione quando si utilizzano cavi di alimentazione lunghi.
Questa pompa in ghisa può gestire acqua sabbiosa?
Questa pompa è destinata principalmente ad acqua pulita o acque sotterranee con basso contenuto di sabbia entro i limiti specificati dal produttore. Un elevato contenuto di sabbia può accelerare l'usura delle giranti, dei diffusori, dei cuscinetti e di altri componenti idraulici. Per acqua sabbiosa, richiedere una configurazione resistente all'usura o selezionare una pompa specificamente progettata per fluidi abrasivi.
Può pompare liquidi corrosivi?
Una pompa sommersa standard in ghisa non è raccomandata per liquidi fortemente acidi, alcalini, salini o chimicamente corrosivi. Per acqua corrosiva, selezionare acciaio inossidabile o un altro materiale adatto resistente alla corrosione in base a un'analisi della qualità dell'acqua.
La pompa può funzionare continuamente?
Il funzionamento continuo può essere possibile quando la pompa è selezionata correttamente, completamente sommersa, adeguatamente raffreddata e utilizzata nell'intervallo di prestazione consigliato. La classe di servizio consentita, il numero massimo di avviamenti all'ora e i requisiti di raffreddamento devono essere confermati dalla scheda tecnica del motore.
Quali informazioni sono richieste per un preventivo?
Si prega di fornire quanto segue: portata richiesta, prevalenza totale o pressione di uscita richiesta, diametro e profondità del pozzo, livelli statico e dinamico dell'acqua, resa disponibile del pozzo, temperatura dell'acqua e contenuto di sabbia, tensione e frequenza dell'alimentazione elettrica, lunghezza del cavo richiesta, diametro del tubo e lunghezza totale della tubazione, ore di funzionamento giornaliere, luogo di installazione e accessori richiesti.
Accessori consigliati
A seconda dell'installazione, il sistema di pompaggio completo può includere:
- Motore sommerso
- Cavo di alimentazione impermeabile
- Quadro di controllo della pompa
- Valvola di ritegno
- Valvola di intercettazione
- Tubo montante
- Connettori per cavi
- Componenti di supporto per la testa del pozzo
- Manometro
- Misuratore di portata
- Sensore di livello dell'acqua
- Dispositivo di protezione da marcia a secco
Tutti i componenti e gli accessori forniti devono essere chiaramente elencati nel preventivo finale.
