Pompa sommergibile per fanghi da 15 kW con scarico DN100 e lega ad alto contenuto di cromo per la gestione di fanghi abrasivi

La pompa sommergibile per fanghi 100ZJQ55-30-15 kW è progettata per il trasferimento di miscele abrasive contenenti sabbia, fango, limo e solidi sospesi. Con una portata nominale di 55 m³ / h, una prevalenza di 30 m, un motore da 15 kW e un uscita di scarico DN100, questo modello è adatto per la gestione di fanghi di media intensità dove le pompe convenzionali per acqua pulita potrebbero subire usura rapida, blocco da sedimenti o aspirazione instabile.

A differenza dei sistemi di pompaggio montati in superficie, il motore e la sezione idraulica funzionano come un'unica unità sommersa integrata. La pompa può essere posizionata vicino al materiale depositato, riducendo la necessità di lunghe tubazioni di aspirazione e semplificando le installazioni temporanee o mobili per il trasferimento di fanghi.

Il motore elettrico e la pompa condividono una disposizione coassiale compatta. Poiché l'unità lavora direttamente nel fango, non richiede una linea di aspirazione separata o una procedura di adescamento. Questa configurazione è utile in pozzetti di miniera, vasche di decantazione, fosse di costruzione e altri luoghi in cui i livelli dell'acqua o le profondità dei sedimenti cambiano durante il funzionamento.

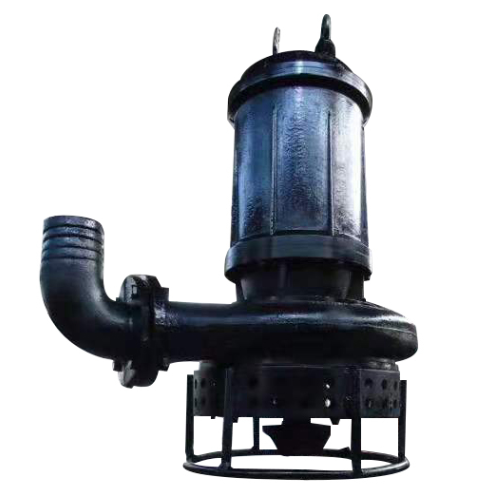

Un agitatore meccanico è installato sotto la girante principale. Durante il funzionamento, allenta i sedimenti accumulati intorno all'ingresso della pompa e aiuta a mescolare le particelle depositate con il liquido circostante. Il fango risultante può quindi entrare nella pompa in modo più costante, riducendo la rimozione manuale dei sedimenti prima del pompaggio.

L'agitatore è destinato a mobilizzare depositi locali intorno all'ingresso. L'idoneità finale dipende ancora dalla dimensione delle particelle, dalla concentrazione di solidi e dalle caratteristiche di sedimentazione del materiale.

La girante principale, l'agitatore e le principali parti bagnate soggette ad usura utilizzano una lega ad alto contenuto di cromo. Questo materiale è selezionato per applicazioni che coinvolgono particelle abrasive come fini minerali, sabbia e limo. Rispetto ai componenti in ghisa ordinaria, offre una superficie di usura più adatta per il contatto ripetuto con il fango. Configurazioni in ghisa, SS304 e SS316L sono disponibili anche nella serie ZJQ più ampia per diversi requisiti meccanici e di corrosione.

La connessione di scarico DN100 supporta l'installazione pratica di tubi flessibili o tubazioni per il drenaggio temporaneo e sistemi fissi di trasferimento fanghi. Un dimensionamento corretto della tubazione è importante: un tubo eccessivamente piccolo aumenta la perdita per attrito, mentre un tubo sovradimensionato può ridurre la velocità del fango e consentire ai solidi di depositarsi.

• Drenaggio di pozzetti di miniera e trasferimento fanghi
• Rimozione di sabbia e limo da vasche di decantazione
• Drenaggio di cave e gestione sedimenti
• Drenaggio di fosse di fondazione in cantiere
• Trasferimento fanghi in impianti metallurgici e siderurgici
• Vasche di ceneri o sedimenti in centrali termoelettriche
• Disoleamento di fiumi, stagni e serbatoi industriali
• Sistemi di acqua di processo contenenti solidi abrasivi sospesi

Per confermare se la 100ZJQ55-30-15 è appropriata, si prega di fornire:

• Portata richiesta e prevalenza totale dinamica
• Densità del fango o concentrazione di solidi stimata
• Dimensione massima delle particelle e tipo di particelle
• Temperatura del mezzo, pH e componenti corrosivi
• Alimentazione elettrica, inclusi tensione, frequenza e fase
• Diametro, lunghezza e dislivello verticale della tubazione di scarico
• Profondità di installazione e ore di funzionamento previste

Questi dettagli aiutano a verificare il carico del motore, la compatibilità dei materiali, la velocità della tubazione e la configurazione dei componenti soggetti ad usura richiesta.

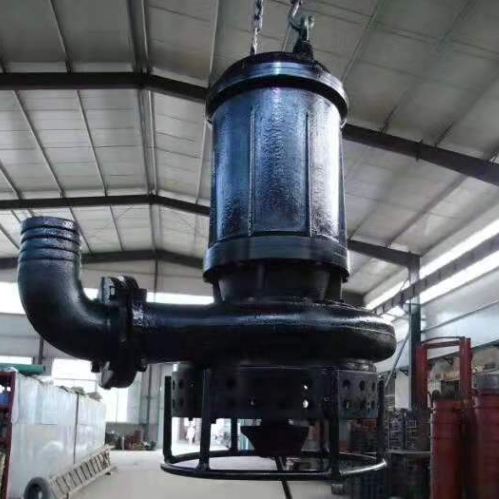

Installare la pompa verticalmente su una base stabile o sospenderla utilizzando i punti di sollevamento designati. Mantenere l'intera unità pompa sommersa durante il funzionamento e non sollevarla mai dal cavo elettrico. Controllare la tubazione di scarico per connessioni sicure ed evitare curve strette che aggiungono resistenza non necessaria.

Prima dell'avvio, confermare l'alimentazione elettrica, la sequenza di fase, le condizioni di isolamento e le impostazioni di protezione del pannello di controllo. Durante il servizio, ispezionare l'agitatore, la girante, il corpo pompa, le guarnizioni e la linea di scarico a intervalli basati sull'abrasività del fango e sulle ore di funzionamento. Se la portata o la pressione diminuiscono, verificare l'usura, l'accumulo di sedimenti e il blocco della tubazione prima di continuare il funzionamento.

Inviaci le proprietà del tuo fango, il punto di lavoro richiesto e l'alimentazione elettrica. Il nostro team tecnico esaminerà le condizioni operative e raccomanderà il materiale della pompa appropriato, la lunghezza del cavo, il metodo di controllo e la disposizione dello scarico per il tuo progetto.

Per questa configurazione fornita, "100" indica la dimensione di scarico DN100, "55" indica una portata nominale di 55 m³/h, "30" indica una prevalenza nominale di 30 m e "15" indica un motore da 15 kW.

Sì. L'agitatore inferiore allenta i sedimenti vicino all'ingresso, mentre i componenti soggetti ad usura in lega ad alto contenuto di cromo sono destinati a sabbia, fango e fanghi minerali abrasivi. La dimensione massima delle particelle e la concentrazione di solidi devono essere confermate prima della selezione.

Sì. La pompa è progettata per un funzionamento completamente sommerso. Una copertura adeguata del liquido supporta il raffreddamento del motore e un funzionamento stabile.

La selezione del materiale dipende dal mezzo. La configurazione standard ad alto contenuto di cromo privilegia la resistenza all'abrasione. Le opzioni SS304 o SS316L possono essere considerate per determinate condizioni corrosive dopo aver esaminato pH, cloruri, temperatura e composizione chimica.

Si prega di fornire portata, prevalenza, densità del fango, concentrazione di solidi, dimensione massima delle particelle, temperatura del mezzo, pH, tensione, frequenza, dettagli della tubazione e profondità di installazione.
