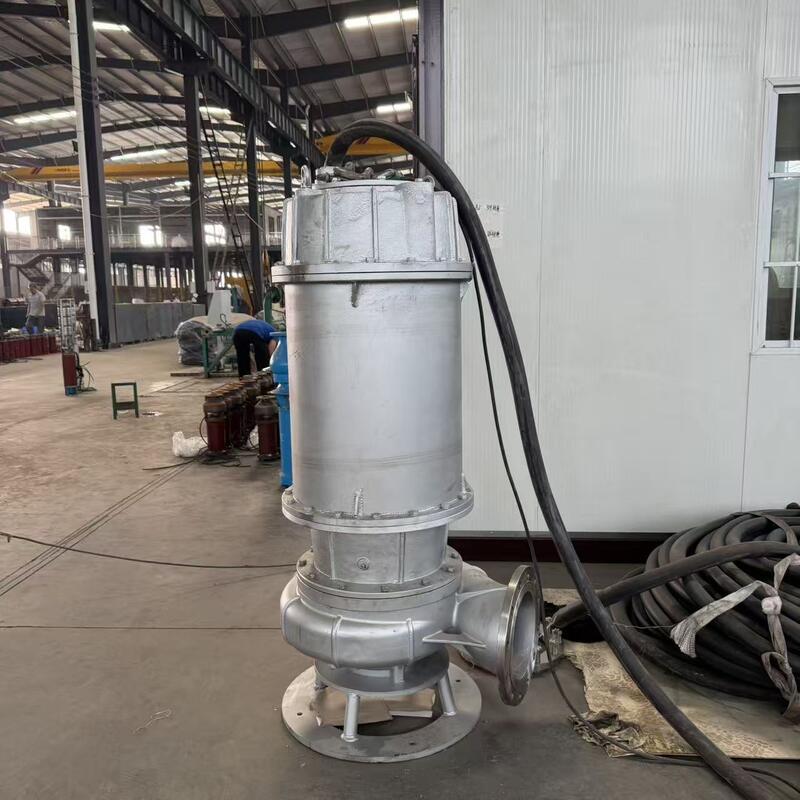

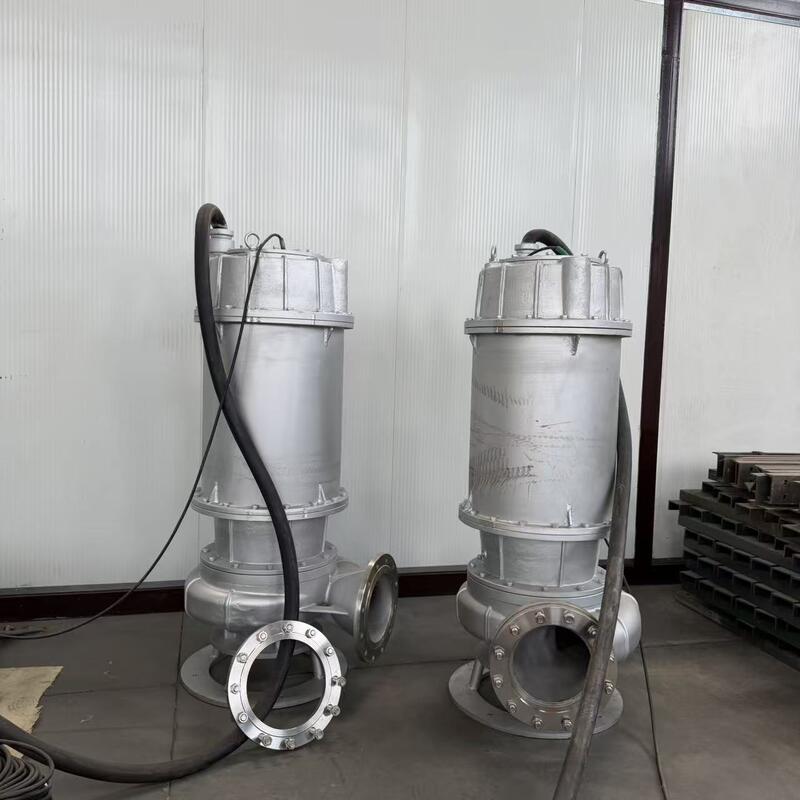

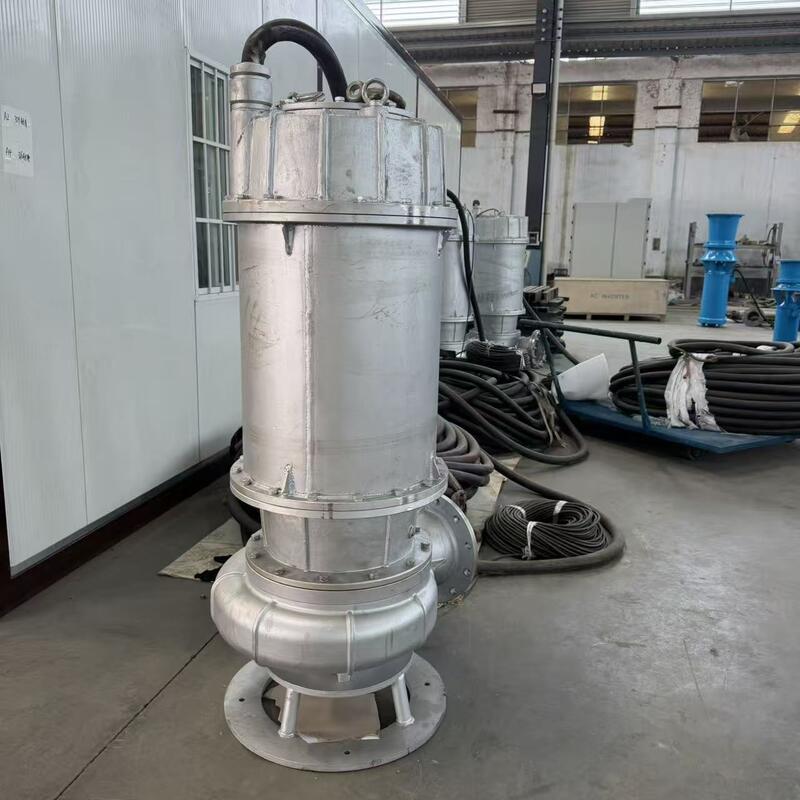

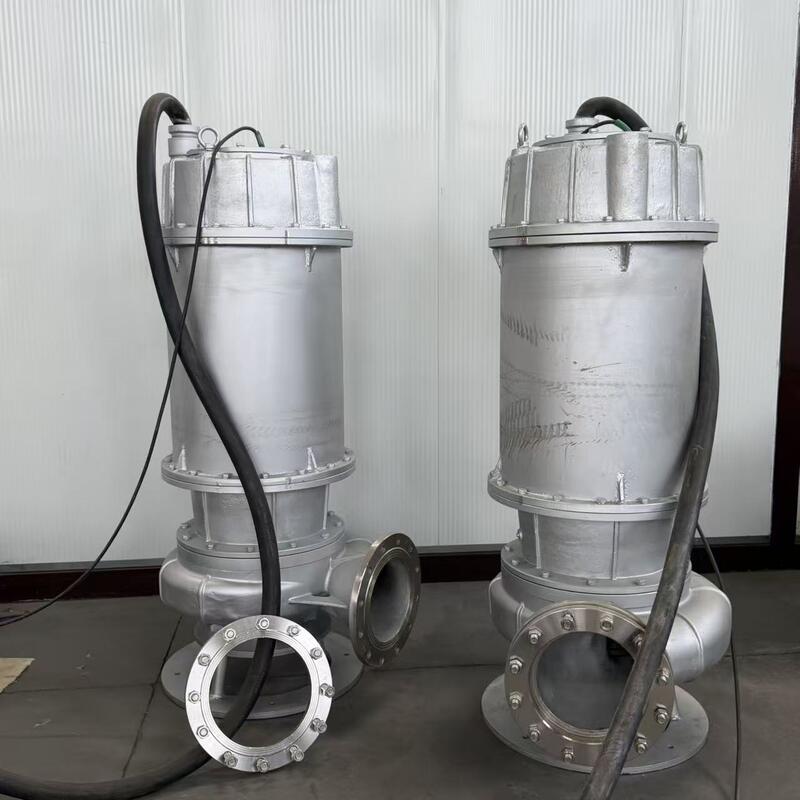

Pompa sommergibile per acque cariche in acciaio inox con portata di 80 m³/h e prevalenza di 10 m per il drenaggio delle acque reflue

La pompa sommergibile per acque luride in acciaio inossidabile 100WQ80-10-4kW è progettata per applicazioni di trasferimento delle acque reflue, scarico delle acque reflue, drenaggio e disidratazione. Con una portata nominale di 80 m³/h, una prevalenza nominale di 10 m e una potenza del motore di 4 kW, questa pompa presenta un diametro di scarico nominale DN100.

Il design integrato della pompa e del motore funziona direttamente all'interno del liquido pompato, mentre la struttura in acciaio inossidabile garantisce resistenza alla corrosione in ambienti umidi e applicazioni con acque reflue. Ideale per il drenaggio comunale, la gestione delle acque reflue industriali, il drenaggio degli edifici e la rimozione dell'acqua agricola.

Tensione, frequenza, qualità dell'acciaio inossidabile, lunghezza del cavo e accessori di installazione possono essere selezionati in base alle condizioni operative.

La pompa sommergibile per acque luride 100WQ80-10-4kW è costituita da un motore sommerso, corpo pompa, girante, albero, tenuta meccanica, cavo di alimentazione e collegamento di scarico.

Quando il motore si avvia, fa ruotare la girante all'interno del corpo della pompa. Le acque reflue entrano attraverso l'ingresso della pompa e acquistano velocità e pressione attraverso la girante. Il liquido viene quindi scaricato attraverso l'uscita DN100 e la tubazione collegata.

Poiché la pompa funziona al di sotto del livello del liquido, non sono necessari tubi di aspirazione o sistemi di adescamento separati. Questo design consente di risparmiare spazio di installazione ed elimina i problemi associati a un'altezza di aspirazione insufficiente.

• Capacità di drenaggio 80 m³/h:Adatto per applicazioni di drenaggio di volume medio, inclusi pozzi di raccolta, serbatoi per acque reflue, siti industriali e spazi sotterranei.
• Prevalenza nominale 10 m:Ideale per applicazioni a portata elevata e a bassa prevalenza, come il trasferimento delle acque reflue a breve distanza, il drenaggio del seminterrato e la rimozione delle acque alluvionali.
• Costruzione in acciaio inossidabile:Componenti bagnati resistenti alla corrosione con gradi di acciaio inossidabile opzionali 304, 316 o 316L in base alla composizione del liquido, alla concentrazione di cloruri, alla temperatura e al livello di corrosione.
• Design sommergibile compatto:Si installa direttamente all'interno dei serbatoi delle acque reflue o dei pozzi di raccolta, riducendo la necessità di apparecchiature aggiuntive a livello del suolo. Disponibili in installazioni mobili, a flangia fissa e ad accoppiamento automatico.
• Protezione della tenuta meccanica:Separa il liquido pompato dalla camera del motore. Una corretta installazione, condizioni operative adeguate e una manutenzione regolare prolungano la durata utile dei componenti di tenuta.
• Opzioni di controllo flessibili:Compatibile con pannelli di controllo e interruttori di livello a galleggiante per il funzionamento automatico. Le funzioni di protezione opzionali includono protezione da sovraccarico, perdita di fase, cortocircuito e tensione anomala.

• Fognature comunali e drenaggio delle acque reflue
• Trasferimento acque reflue industriali
• Acque reflue della lavorazione di alimenti e bevande
• Drenaggio di fabbriche e officine
• Drenaggio del seminterrato e del parcheggio sotterraneo
• Realizzazione di fosse di raccolta e vasche di raccolta liquami
• Rimozione delle acque reflue agricole e zootecniche
• Drenaggio dell'acquacoltura
• Raccolta dell'acqua piovana e controllo delle inondazioni
• Trasferimento liquidi leggermente corrosivi

Prima di selezionare una pompa sommergibile per acque luride, verificare le seguenti informazioni operative:

1. Portata richiesta e prevalenza dinamica totale
2. Composizione del liquido, temperatura e valore del pH
3. Tipo e diametro massimo delle particelle solide
4. Concentrazione di solidi sospesi o fibre
5. Tensione, frequenza e fase del sito
6. Profondità del serbatoio delle acque reflue e lunghezza della tubazione
7. Numero di curve di tubi, valvole e raccordi
8. Metodo di installazione richiesto
9. Requisiti del pannello di controllo e del controllo del livello del liquido

• Costruzione in acciaio inossidabile 304, 316 o 316L
• Lunghezza del cavo di alimentazione personalizzata
• Sistema di aggancio automatico
• Binari di guida e catena di sollevamento
• Interruttori di livello a galleggiante
• Pannello di controllo della pompa per acque luride
• Protezione da sovraccarico motore e perdita di fase
• Sistema di controllo alternato a doppia pompa
• Voltaggio personalizzato
• Motore da 50 Hz o 60 Hz

Prima dell'installazione, ispezionare il cavo di alimentazione, la tenuta meccanica, i dispositivi di fissaggio e il corpo della pompa. Verificare che l'alimentazione corrisponda alle specifiche del motore e controllare il senso di rotazione del motore.

Utilizzare una catena di sollevamento o un dispositivo di sollevamento adeguato per abbassare la pompa nel serbatoio delle acque nere. Non sollevare o tirare la pompa afferrandola per il cavo di alimentazione.

La pompa non deve funzionare a secco per periodi prolungati. Ispezionare e pulire regolarmente l'ingresso per evitare che sacchetti di plastica, fibre e detriti di grandi dimensioni blocchino la girante. Se le acque reflue contengono fibre lunghe, materiali facilmente aggrovigliabili o solidi di grandi dimensioni, verificare il design della girante e il passaggio massimo dei solidi prima di ordinare.

"100" rappresenta un diametro di scarico di 100 mm. "WQ" identifica una pompa sommergibile per acque luride. "80" indica una portata nominale di 80 m³/h, "10" indica una prevalenza nominale di 10 m e "4kW" è la potenza del motore.

SÌ. Può gestire acque reflue contenenti solidi sospesi e alcune particelle solide. Il passaggio massimo di solidi dipende dalla girante e dal design del canale di flusso interno e deve essere confermato prima dell'ordine.

SÌ. La pompa può essere prodotta con componenti in acciaio inossidabile 304, 316 o 316L. La selezione del materiale dovrebbe basarsi sulla composizione chimica del liquido, sulla concentrazione di cloruro e sulla temperatura operativa.

SÌ. Gli interruttori a galleggiante e un pannello di controllo possono avviare e arrestare automaticamente la pompa in base al livello del liquido. È inoltre possibile aggiungere allarmi di alto livello e funzioni di protezione del motore.

SÌ. Sono disponibili entrambe le configurazioni a 50 Hz e 60 Hz. Si prega di fornire la tensione, la frequenza e la fase richieste quando si richiede un preventivo.
