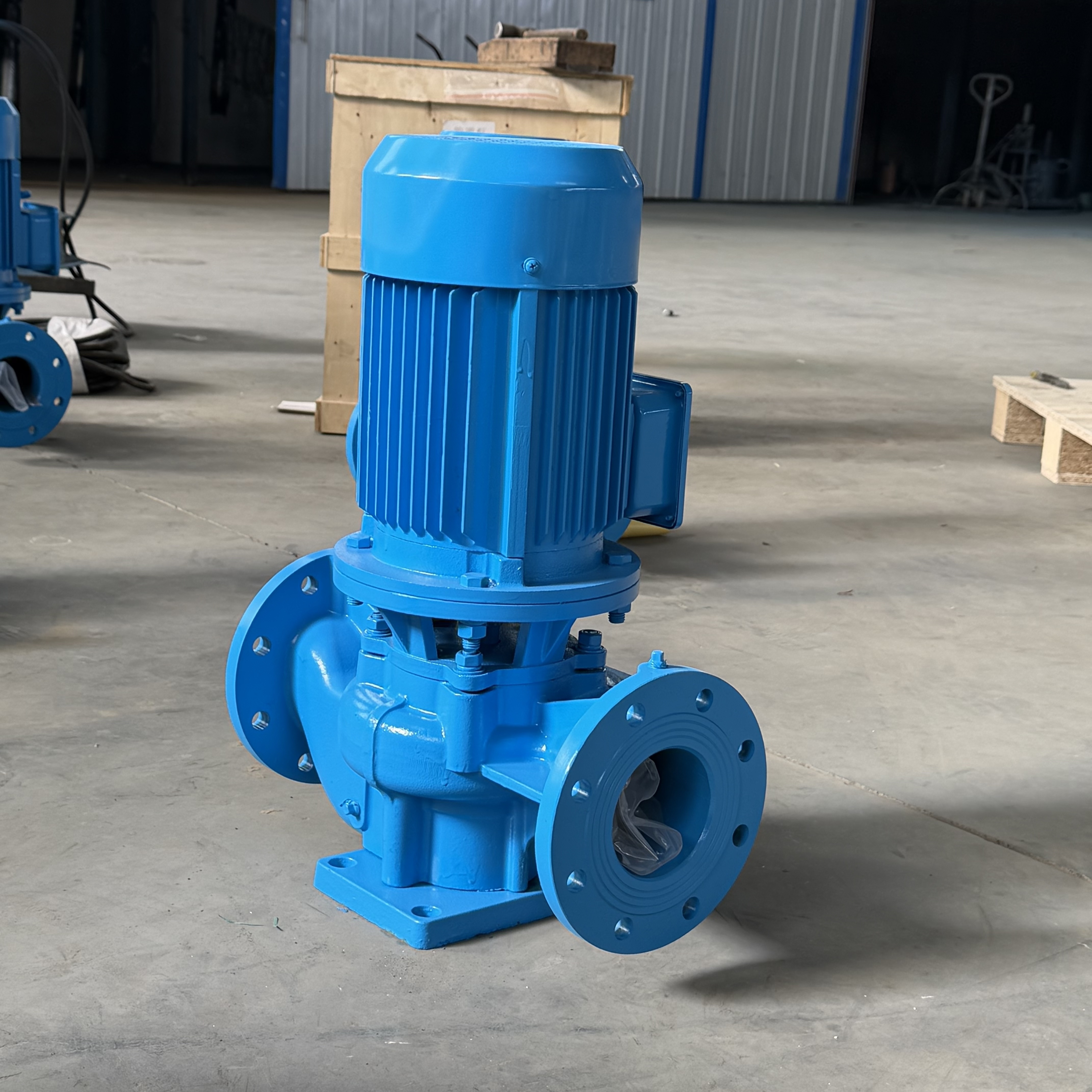

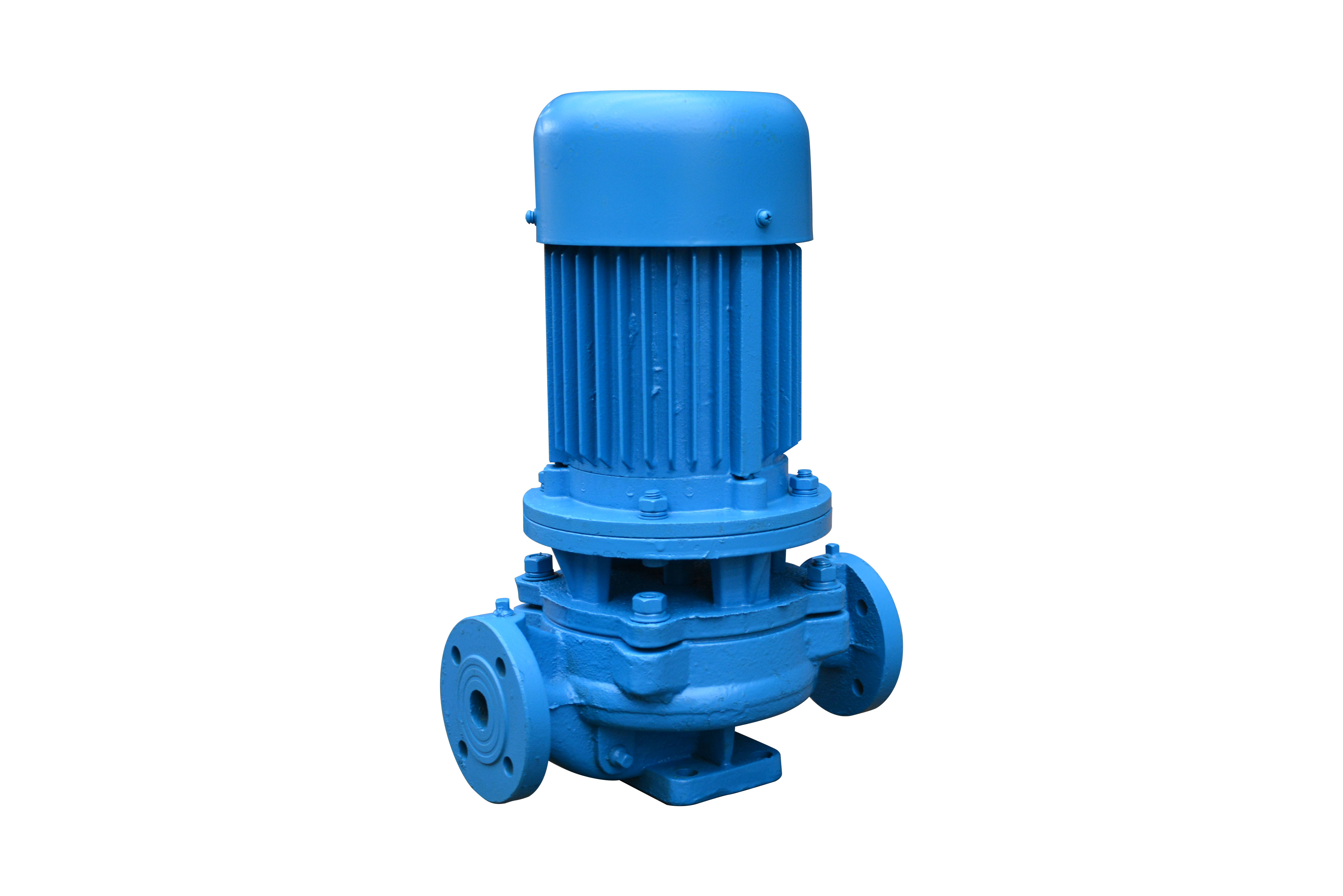

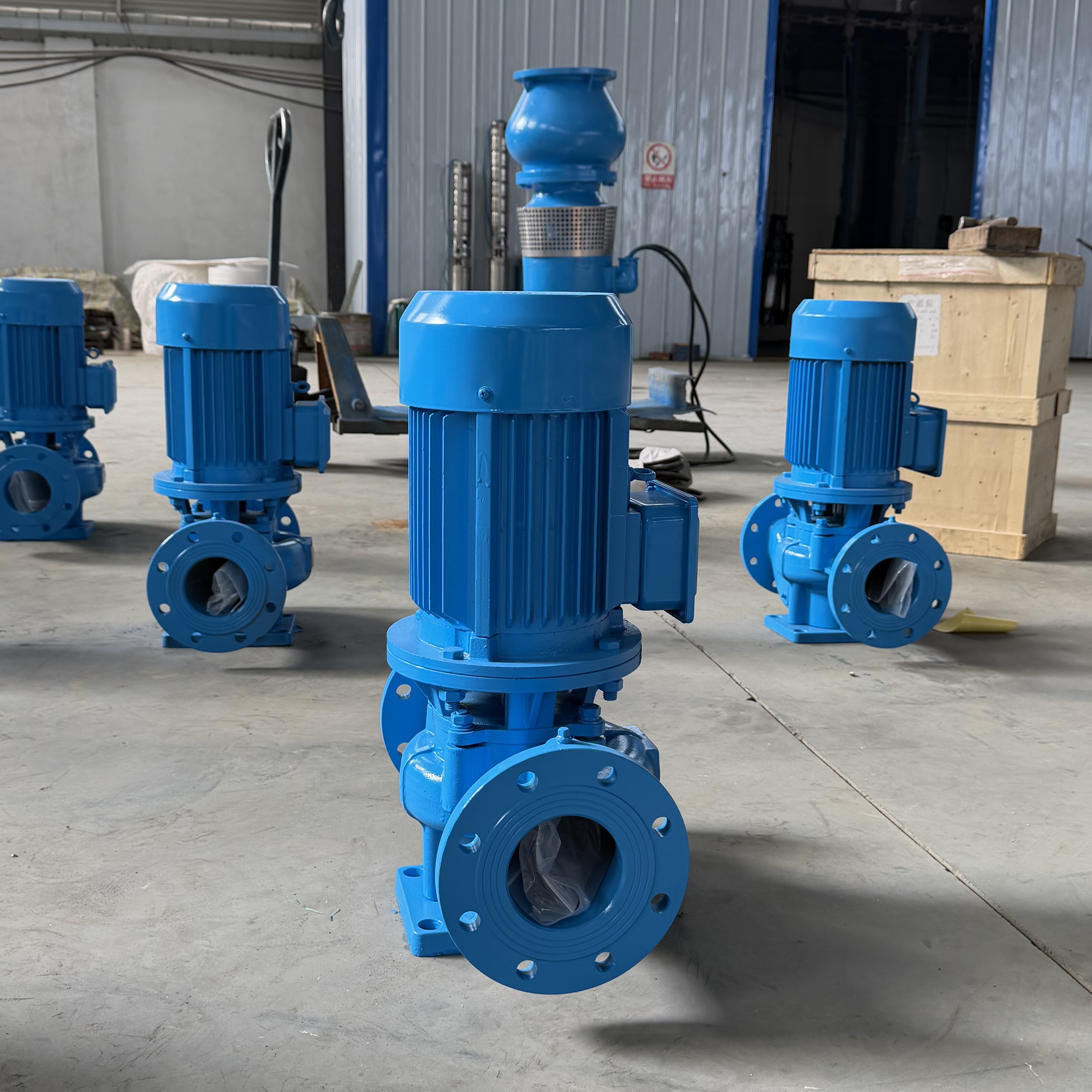

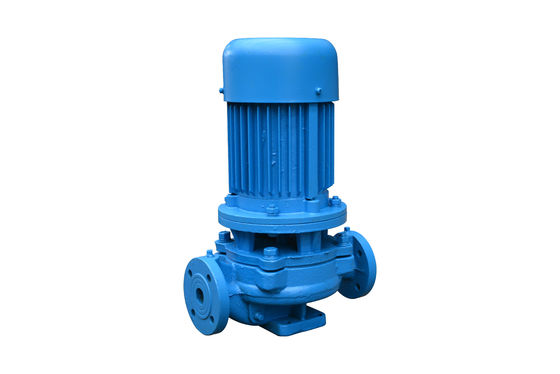

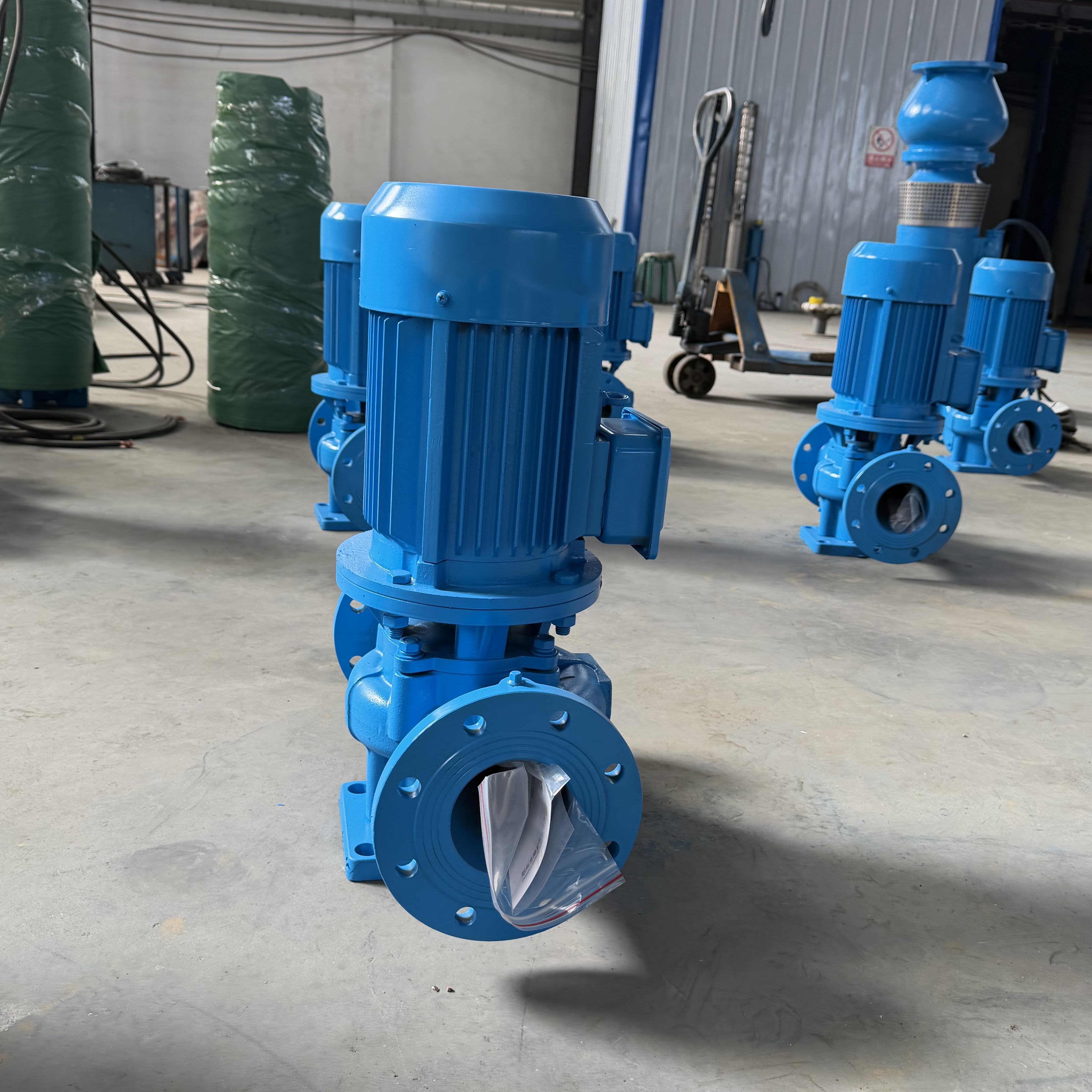

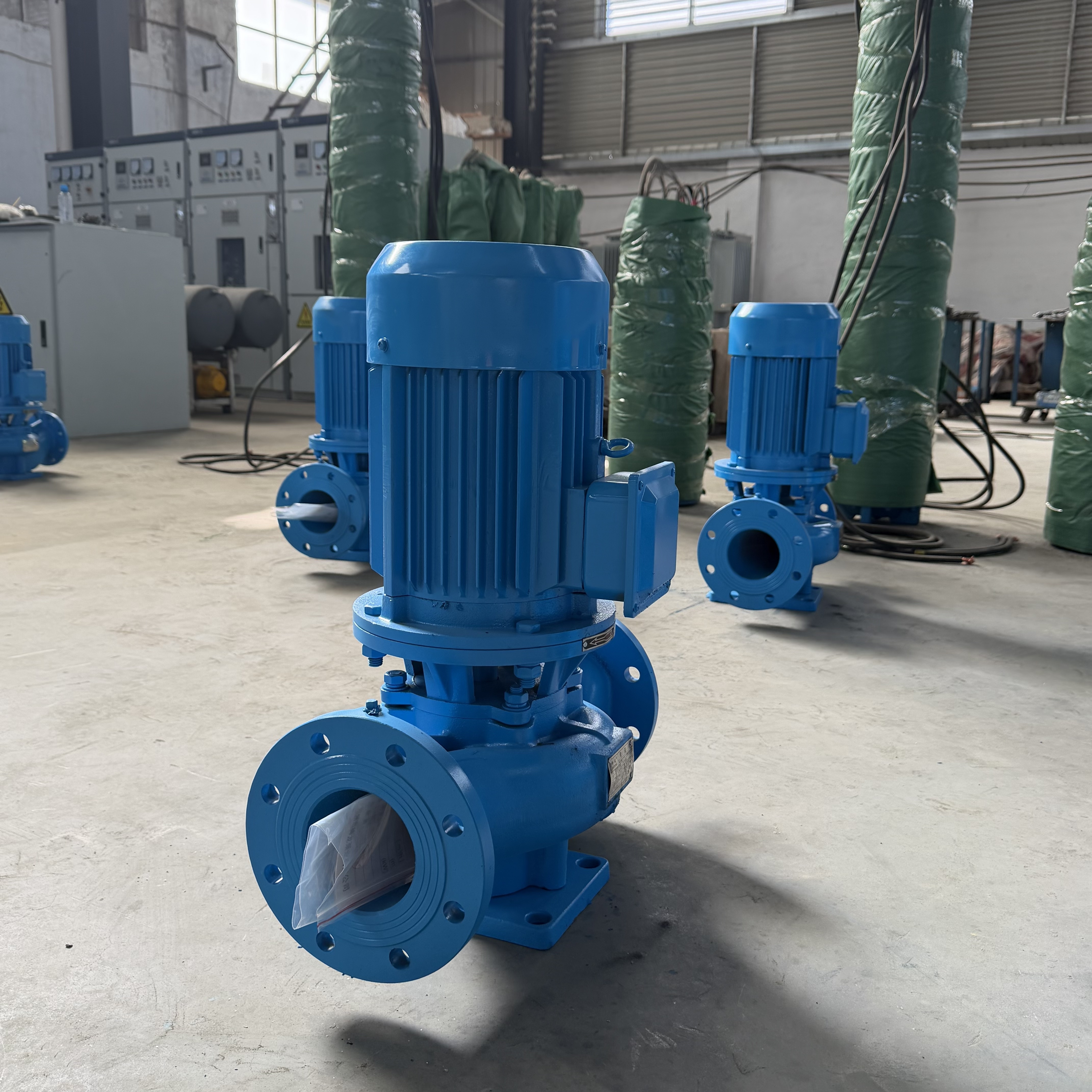

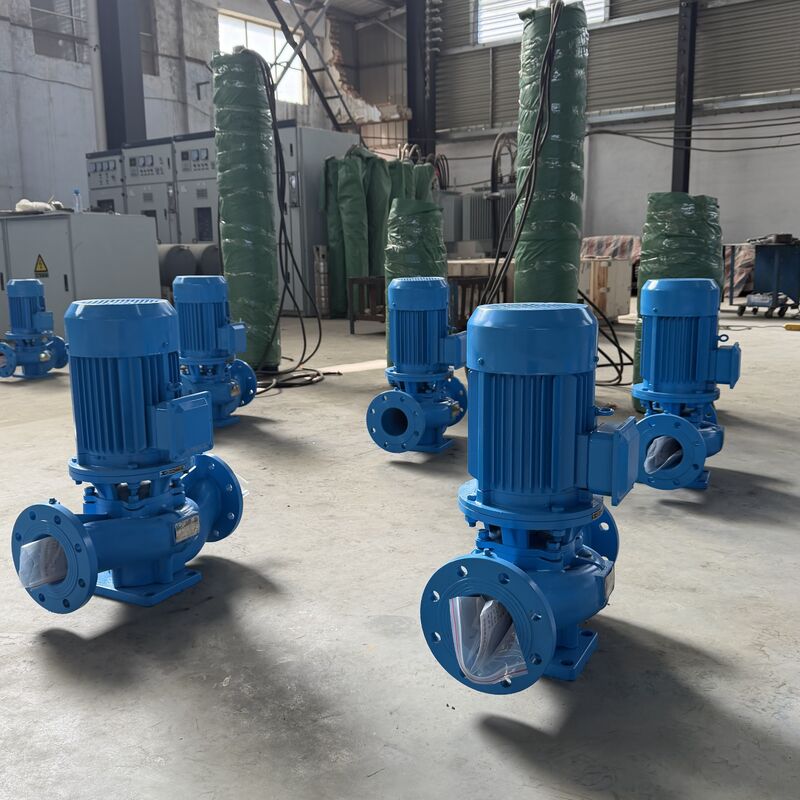

SLG Pompa centrifuga in linea verticale a uno stadio

Descrizione di prodotto

Pompa centrifuga in linea a stadio singolo verticale SLG

Panoramica del prodotto

La pompa centrifuga in linea a stadio singolo verticale SLG è progettata per il trasporto di acqua pulita e altri liquidi con proprietà fisiche e chimiche simili all'acqua pulita.
È ampiamente utilizzata negli impianti di approvvigionamento idrico e di drenaggio industriali e municipali, nella pressurizzazione di edifici alti, nell'irrigazione paesaggistica, nell'aumento della pressione antincendio, nel trasferimento di acqua a lunga distanza, nei sistemi di circolazione HVAC, nella circolazione di acqua calda e fredda in bagno e nelle applicazioni di apparecchiature di supporto.

Temperatura di esercizio: T ＜ 80°C

II. Caratteristiche strutturali

1. Struttura verticale in linea
   La pompa presenta un design verticale in linea con diametri di ingresso e uscita identici allineati sullo stesso asse. Può essere installata direttamente nella tubazione come una valvola.
   Il design compatto ed esteticamente gradevole richiede un ingombro minimo e riduce i costi di costruzione. Se dotata di un coperchio protettivo, è adatta per l'installazione all'aperto.

2. Design compatto e ben bilanciato
   La girante è montata direttamente sull'albero motore esteso, con conseguente lunghezza assiale ridotta e struttura compatta.
   La configurazione ottimizzata dei cuscinetti della pompa e del motore bilancia efficacemente i carichi radiali e assiali durante il funzionamento, garantendo prestazioni fluide con basse vibrazioni e bassa rumorosità.

3. Tenuta dell'albero affidabile
   La tenuta dell'albero adotta una tenuta meccanica o una configurazione di tenuta meccanica combinata, con anelli di tenuta in lega di titanio importati, tenute meccaniche per impieghi gravosi ad alta temperatura e materiali in lega dura.
   Questo design di tenuta resistente all'usura prolunga significativamente la durata della tenuta meccanica.

4. Facilità di installazione e manutenzione
   La manutenzione può essere eseguita senza smontare l'impianto di tubazioni. È sufficiente rimuovere i dadi della base di accoppiamento pompa-motore per estrarre l'intero gruppo rotore.

5. Modalità operative flessibili
   Le pompe possono essere azionate in serie o in parallelo in base alla portata e alla prevalenza richieste.

6. Molteplici opzioni di installazione
   È possibile selezionare l'installazione verticale o orizzontale per soddisfare i diversi requisiti di layout delle tubazioni.

III. Applicazioni

La pompa per tubazioni ad acqua calda verticale SLG è adatta per la pressurizzazione e la circolazione di acqua calda in settori quali la metallurgia, la lavorazione chimica, la produzione tessile, la lavorazione del legno e la fabbricazione della carta.
È ampiamente utilizzata anche in caldaie, hotel, bagni pubblici, pensioni e sistemi di riscaldamento a circolazione residenziale urbana.

Temperatura massima di esercizio: ≤ 80°C

IV. Installazione e funzionamento

Avviamento e funzionamento

1. Ruotare manualmente la ventola di raffreddamento del motore. La girante deve ruotare senza problemi, senza sfregamenti o inceppamenti.

2. Ruotare l'albero della pompa a mano per consentire al liquido lubrificante di entrare nelle facce della tenuta meccanica.

3. Adescamento della pompa e spurgo dell'aria: aprire la valvola di ingresso per consentire al liquido di riempire completamente la camera della pompa e la tubazione, garantendo la tenuta stagna della linea di aspirazione.

4. Chiudere la valvola di scarico per ridurre la corrente di avviamento.

5. Accendere l'alimentazione e avviare brevemente il motore per confermare la corretta direzione di rotazione.
   Visto dall'estremità della ventola del motore, la rotazione dovrebbe essere oraria.

6. Aprire gradualmente la valvola di scarico e regolarla per mantenere la pompa in funzione in condizioni nominali.

7. Se durante il funzionamento si verificano rumori anomali o suoni insoliti, arrestare immediatamente la pompa per l'ispezione.

8. La normale perdita della tenuta meccanica dovrebbe essere inferiore a 3 gocce al minuto.
   Controllare l'aumento della temperatura del motore e dei cuscinetti; dovrebbe essere inferiore a 70°C. Se superata, indagare sulla causa.

Procedura di arresto

1. Chiudere la valvola di scarico.

2. Interrompere l'alimentazione e arrestare il motore.

3. Chiudere la valvola di ingresso.

4. Se la pompa non sarà in servizio per un periodo prolungato, scaricare tutto il liquido dalla pompa.

V. Risoluzione dei problemi e soluzioni

1. La pompa non eroga acqua

Cause possibili

• Valvola di ingresso o di uscita chiusa; tubazione o passaggio della girante bloccati

• Direzione di rotazione del motore errata o perdita di fase che causa bassa velocità

• Perdite d'aria nel tubo di aspirazione

• Pompa non completamente adescata; aria intrappolata nella camera della pompa

• Approvvigionamento idrico insufficiente, prevalenza di aspirazione eccessiva o valvola di fondo con perdite

• Resistenza eccessiva della tubazione o selezione errata della pompa

Soluzioni

• Ispezionare e rimuovere i blocchi

• Correggere la rotazione del motore e fissare i collegamenti elettrici

• Serrare le superfici di tenuta per eliminare le perdite d'aria

• Adescamento completo della pompa e spurgo dell'aria

• Arrestare la pompa e ispezionare le condizioni di aspirazione

• Ridurre le curve della tubazione o riselezionare una pompa appropriata

2. Portata insufficiente

Cause possibili

• Come l'elemento 1

• Blocco della tubazione, della girante o del passaggio della pompa; accumulo di calcare; apertura della valvola insufficiente

• Bassa tensione

• Usura della girante

Soluzioni

• Seguire le soluzioni dell'elemento 1

• Rimuovere i blocchi e regolare l'apertura della valvola

• Stabilizzare la tensione

• Sostituire la girante

3. Consumo energetico eccessivo

Cause possibili

• Funzionamento oltre la portata nominale

• Prevalenza di aspirazione eccessiva

• Usura dei cuscinetti

Soluzioni

• Regolare la portata strozzando la valvola di scarico

• Ridurre la prevalenza di aspirazione

• Sostituire i cuscinetti

4. Rumore o vibrazioni anomali

Cause possibili

• Supporto della tubazione instabile

• Aria miscelata nel liquido

• Cavitazione

• Danneggiamento dei cuscinetti

• Sovraccarico e surriscaldamento del motore

Soluzioni

• Fissare la tubazione

• Aumentare la pressione di aspirazione e sfiatare l'aria

• Ridurre il livello di vuoto

• Sostituire i cuscinetti

• Regolare le condizioni operative

5. Surriscaldamento del motore

Cause possibili

• Portata eccessiva che causa sovraccarico

• Attrito meccanico

• Danneggiamento dei cuscinetti del motore

• Tensione insufficiente

Soluzioni

• Valvola di scarico a farfalla

• Ispezionare ed eliminare l'attrito

• Sostituire i cuscinetti

• Stabilizzare la tensione

6. Perdite dalla pompa

Cause possibili

• Usura della tenuta meccanica

• Fori di sabbia o crepe nell'involucro della pompa

• Superfici di tenuta irregolari

• Bulloni di installazione allentati

Soluzioni

• Sostituire la tenuta meccanica

• Riparare con saldatura o sostituire l'involucro

• Rifinire le superfici di tenuta

• Serrare i bulloni
