Pompa sommersa per acque reflue ad alta efficienza, 220 m³/h Portata Manuale di installazione dettagliato per ingegneria municipale

Descrizione di prodotto

Pompa subacquea ad alta efficienza, 220 m3/h di flusso Ingegneria municipale Manuale di installazione dettagliato

Introduzione

In modern municipal engineering projects—ranging from urban drainage systems and wastewater treatment plants to flood control infrastructure—the high-efficiency submersible sewage pump has become an indispensable component. Con un flusso progettato di 220 m3/h, questo modello di pompa è progettato perfunzionamento continuo in ambienti impegnativi mantenendo l'efficienza energetica e bassi requisiti di manutenzione.

Questo manuale di installazione dettagliato fornisce una guida passo dopo passo per ingegneri, appaltatori e gestori di impianti per garantire la sicurezza, la conformità,e l'implementazione ottimale della pompa sommergibile per acque reflue da 220 m3/h nelle applicazioni municipali.

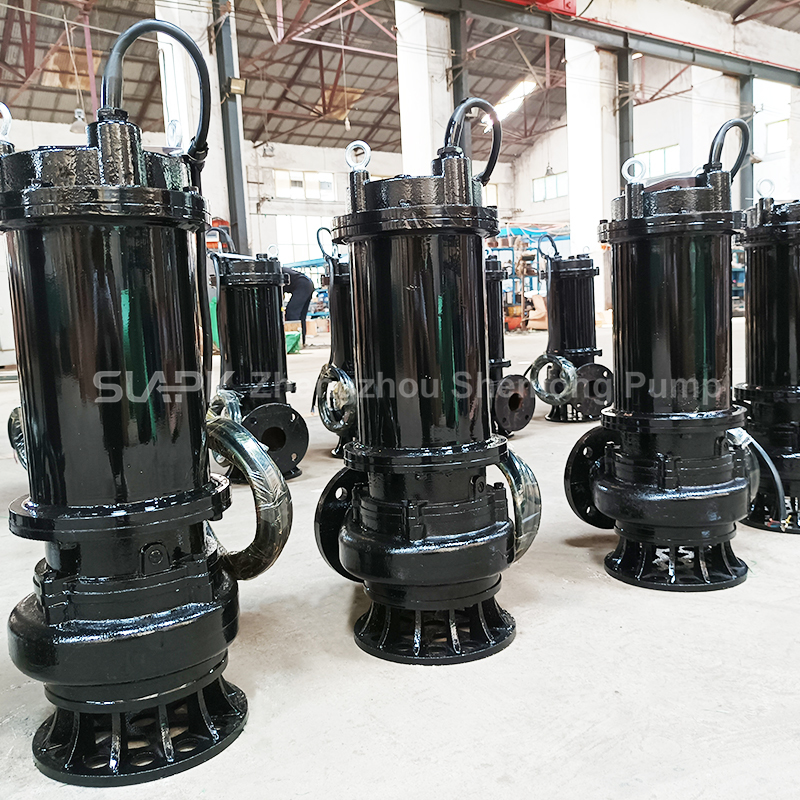

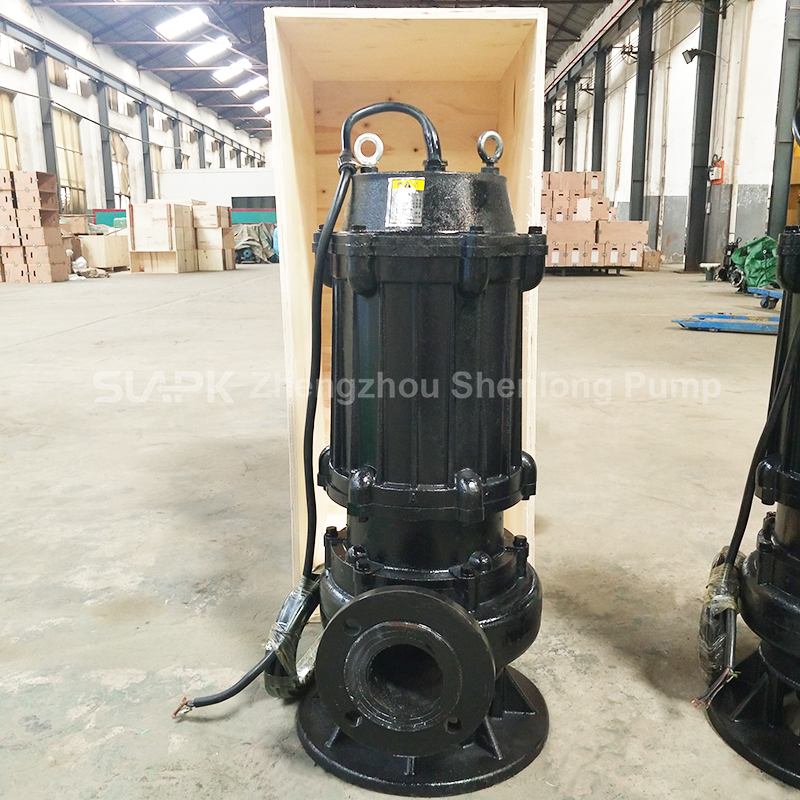

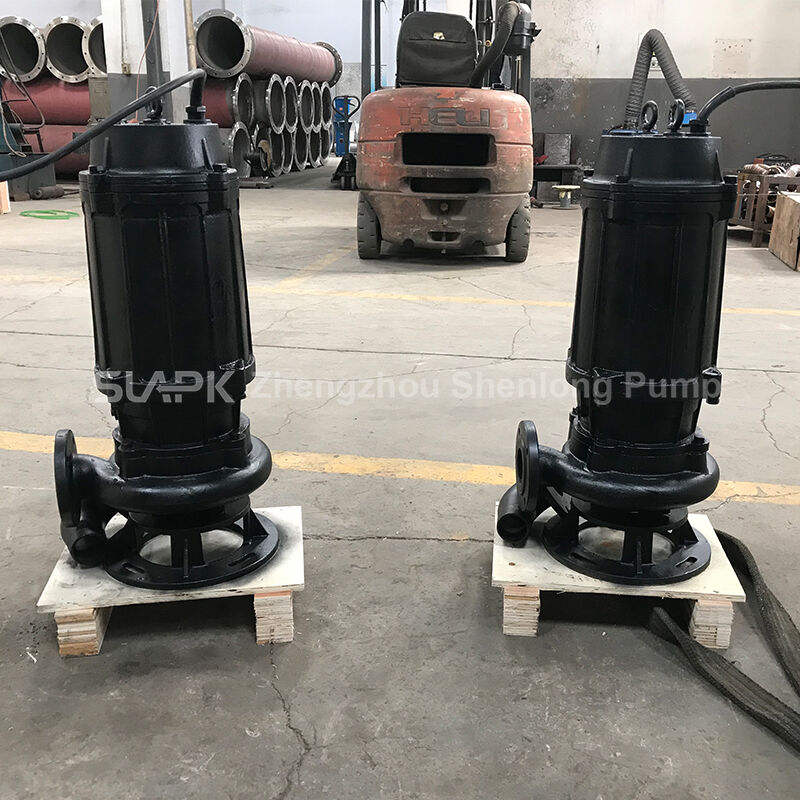

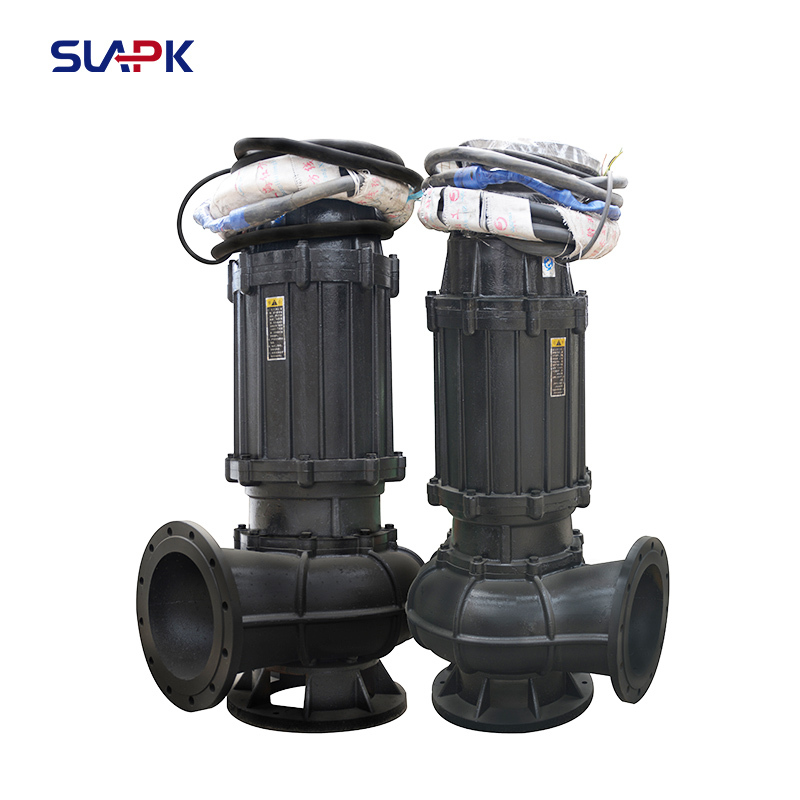

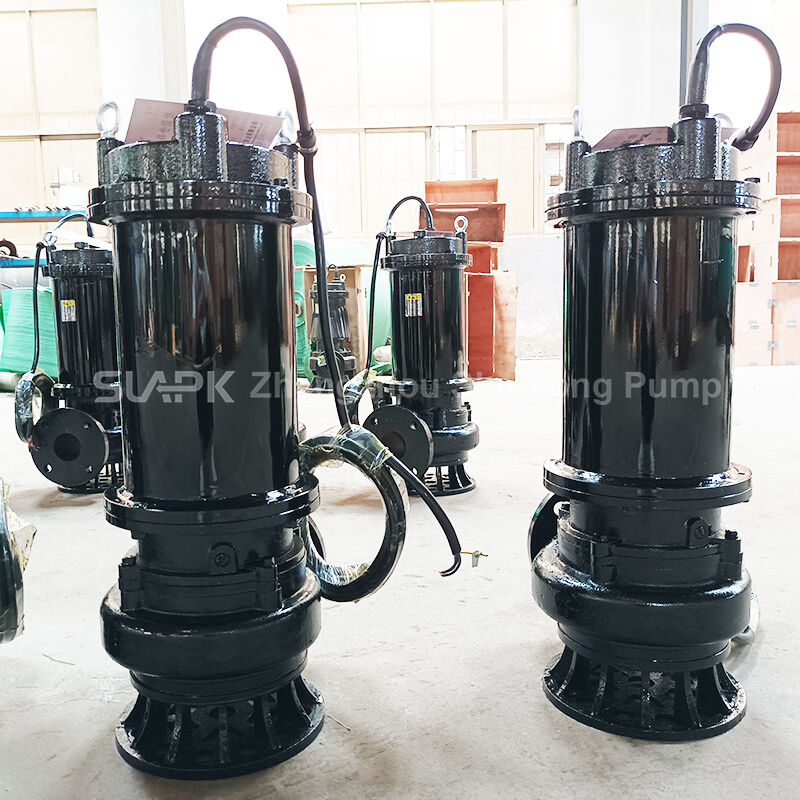

1. Visualizzazione del prodotto

Specificità principali:

Flusso: 220 m3/h (tolleranza ± 5% in condizioni nominali)

Distanza della testa: in genere 10 ̊35 metri (varia a seconda della configurazione del modello)

Potenza del motore: 18,5 kW 30 kW (380V, 50Hz, 3-fase)

Tipo di motore: progetto a vortice a canale singolo o a canale doppio anti-intasamento

Materiale per l'involucro della pompa: ghisa duttile o acciaio inossidabile opzionale (304/316)

Sigillo meccanico: sigilli a doppia faccia in carburo di tungsteno con protezione della camera dell'olio

Limite di temperatura: ≤ 40°C (medio), pH 5°9

Capacità di trasmettere materiali solidi fino al 50% del diametro della porta di scarico (ad esempio, ~ 75 mm per l'uscita DN150).

Nota: verificare sempre con il fornitore le specifiche esatte del modello prima dell'installazione.

2. Lista di controllo pre-installazione

Prima di iniziare l'installazione, verificare quanto segue:

✅ Condizioni del sito

Le dimensioni del pozzo di scarico soddisfano i requisiti minimi di spazio libero (in genere ≥ 1,2 × larghezza della pompa)

Tubi di entrata e di uscita allineati secondo il diagramma del costruttore

Ventilazione adeguata e accesso per la manutenzione

✅ Prontezza elettrica

Fonte di alimentazione: 380V ±5%, 50Hz, sistema a terra a 3 fasi

Pannello di controllo dotato di protezione contro sovraccarico, perdita di fase e perdite

Opzionale: armadio di controllo automatico con sensori di livello (consigliato per il funzionamento senza controllo)

✅ attrezzature di sollevamento e di sicurezza

Sistema di rotaia di guida in acciaio inossidabile (se utilizzato l'accoppiamento automatico)

Scala di sollevamento o blocco di catena certificato (capacità ≥ 1,5 × peso della pompa)

DPI: stivali impermeabili, guanti, rivelatore di gas (per ingressi in spazi ristretti)

3. Passi di installazione

Passo 1: Preparare il bacino del pantano

Detriti puliti dal pavimento del pozzo.

Assicurarsi che la base sia piana e priva di oggetti taglienti.

Installare le rotaie di guida verticalmente (se si utilizza un sistema di accoppiamento automatico) e fissarle con bulloni di ancoraggio.

Passo 2: assemblare il tubo di scarico

Collegare la flangia di scarico al tubo riser con guarnizioni e bulloni compatibili.

Per i modelli con accoppiamento automatico: fissare la base dell'accoppiamento al gomito di scarico situato sul fondo del pozzo.

Passaggio 3: abbassare la pompa

La catena o il cavo di sollevamento devono essere fissati al bullone dell'occhio della pompa.

Abbassare lentamente la pompa lungo i binari di guida fino a quando non si allinea e si blocca sulla base di accoppiamento.

Verificare che la pompa sia fissata saldamente senza inclinazione.

Non sollevare mai la pompa dal cavo di alimentazione.

Passo 4: connessione elettrica

Passate il cavo di alimentazione attraverso un condotto impermeabile.

Collegamento alla casella terminale all'interno del pannello di controllo per diagramma di cablaggio.

effettuare una prova di resistenza dell'isolamento (> 1 MΩ) prima dell'alimentazione.

Fase 5: Prova di messa in servizio

Riempire il pozzo fino al livello di funzionamento (oltre il marchio minimo di immersione).

Correre brevemente il motore per confermare la direzione di rotazione (in senso orario se visto dall'alto).

Correre ininterrottamente per 30 minuti; monitorare vibrazioni, rumore e temperatura.

Controlla per le perdite alle guarnizioni e alle giunzioni delle flange.

4. Migliori pratiche operative

Immersione minima: mantenere sempre il livello del liquido al di sopra della giacca di raffreddamento del motore.

Protezione contro il funzionamento a secco: non utilizzare mai senza un liquido sufficiente, può verificarsi un sovraccarico termico in pochi minuti.

Ispezione regolare:

Mensile: controllare l'integrità del sigillo e lo stato del cavo

Quarterly: ispezionare l'impellatore per indossare o intasare

Ogni anno: sostituire le guarnizioni meccaniche se viene rilevata una perdita > 10 ml/giorno

5. Guida alla risoluzione dei problemi

6. Manutenzione e durata di vita

Con un'installazione adeguata e una manutenzione di routine, una pompa sommergibile per acque reflue di alta qualità da 220 m3/h può ottenere:

Durata di vita: 8.000-15.000 ore di funzionamento

MTBF (Mean Time Between Failures): >3 anni di servizio comunale

Risparmio energetico: fino al 15­25% rispetto alle pompe convenzionali grazie alla progettazione idraulica ottimizzata

Conclusioni

La pompa sommergibile ad alta efficienza per le acque reflue da 220 m3/h rappresenta una soluzione robusta ed economica per la gestione delle acque reflue municipali.gli operatori possono garantire la massima affidabilità, sicurezza e prestazioni del ciclo di vita, riducendo sia i costi operativi che i rischi ambientali.

Per assistenza tecnica, configurazioni personalizzate o partnership OEM, contattate il nostro team di ingegneri oggi.
