Pompa di tipo D Pompa orizzontale centrifugante a più fasi

Descrizione di prodotto

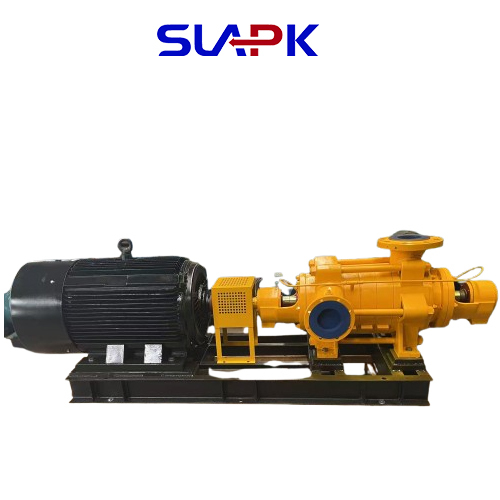

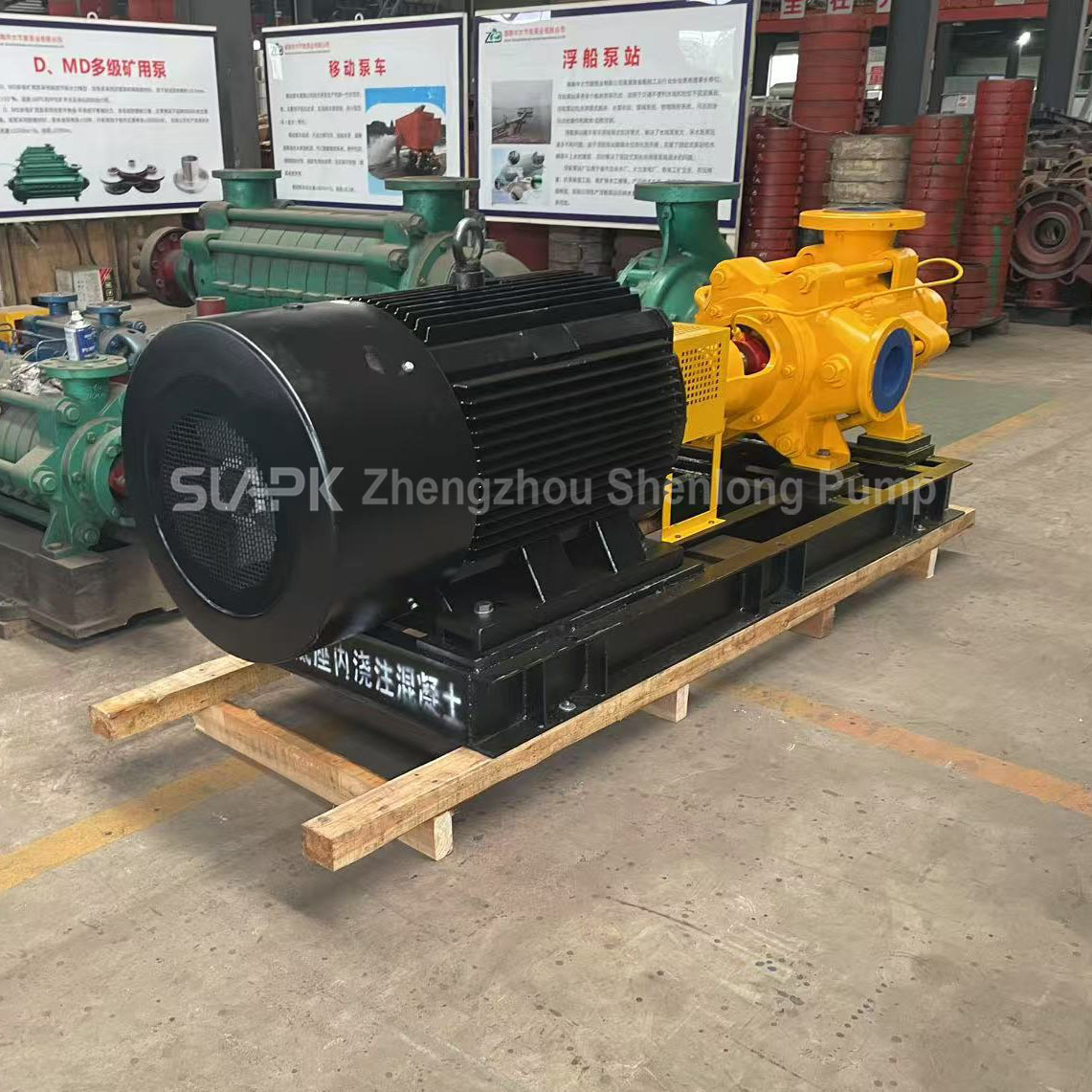

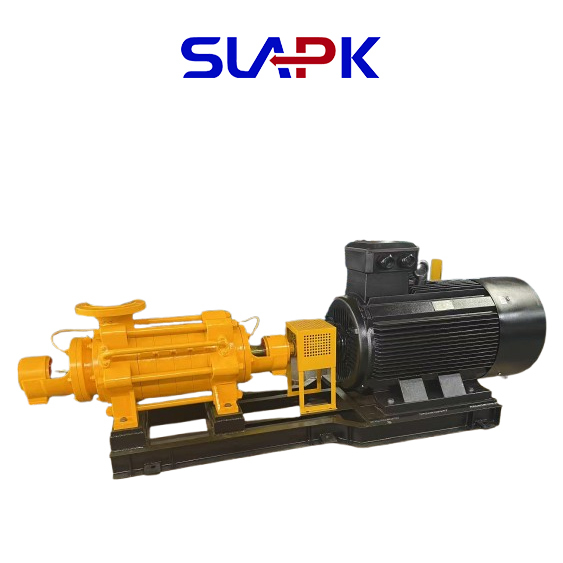

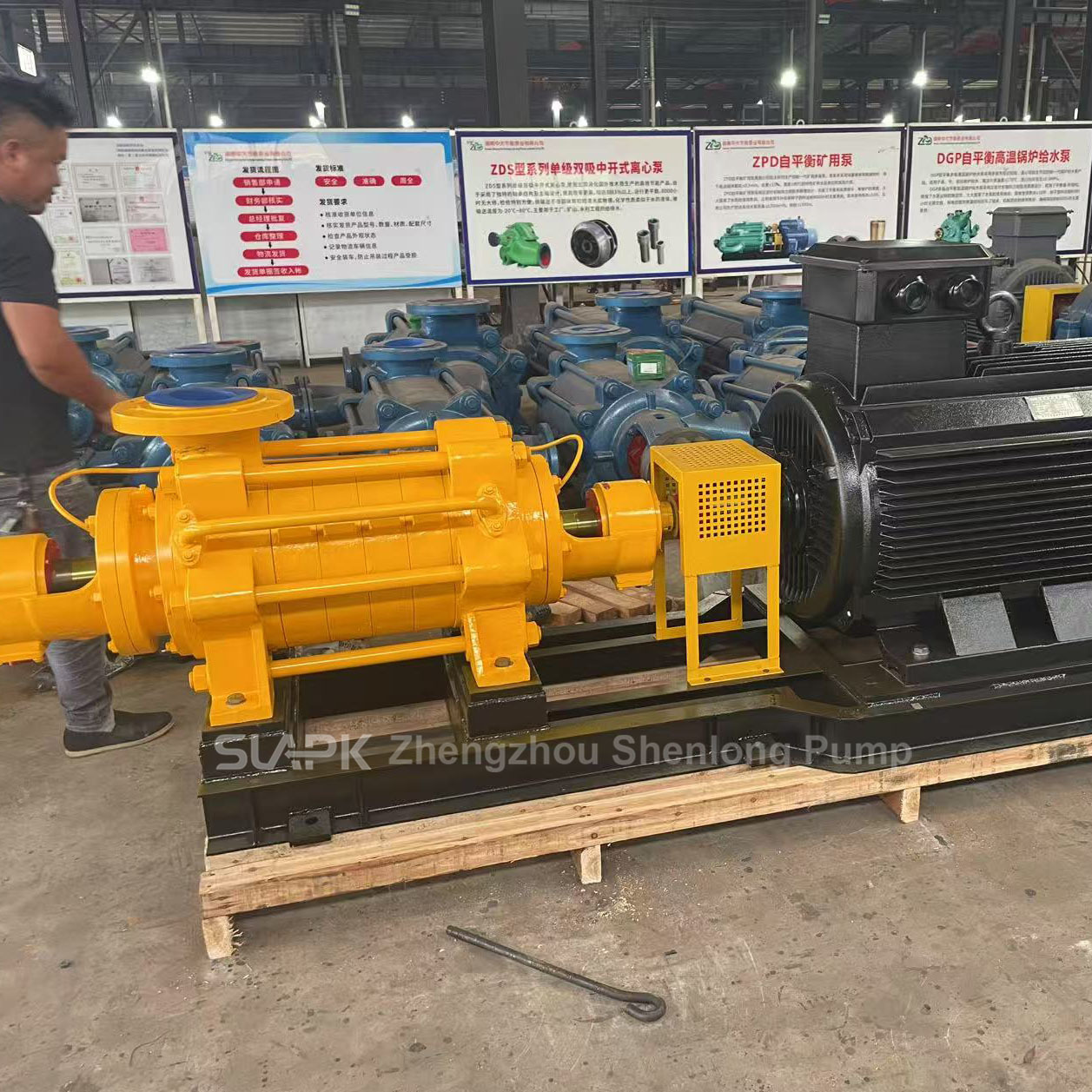

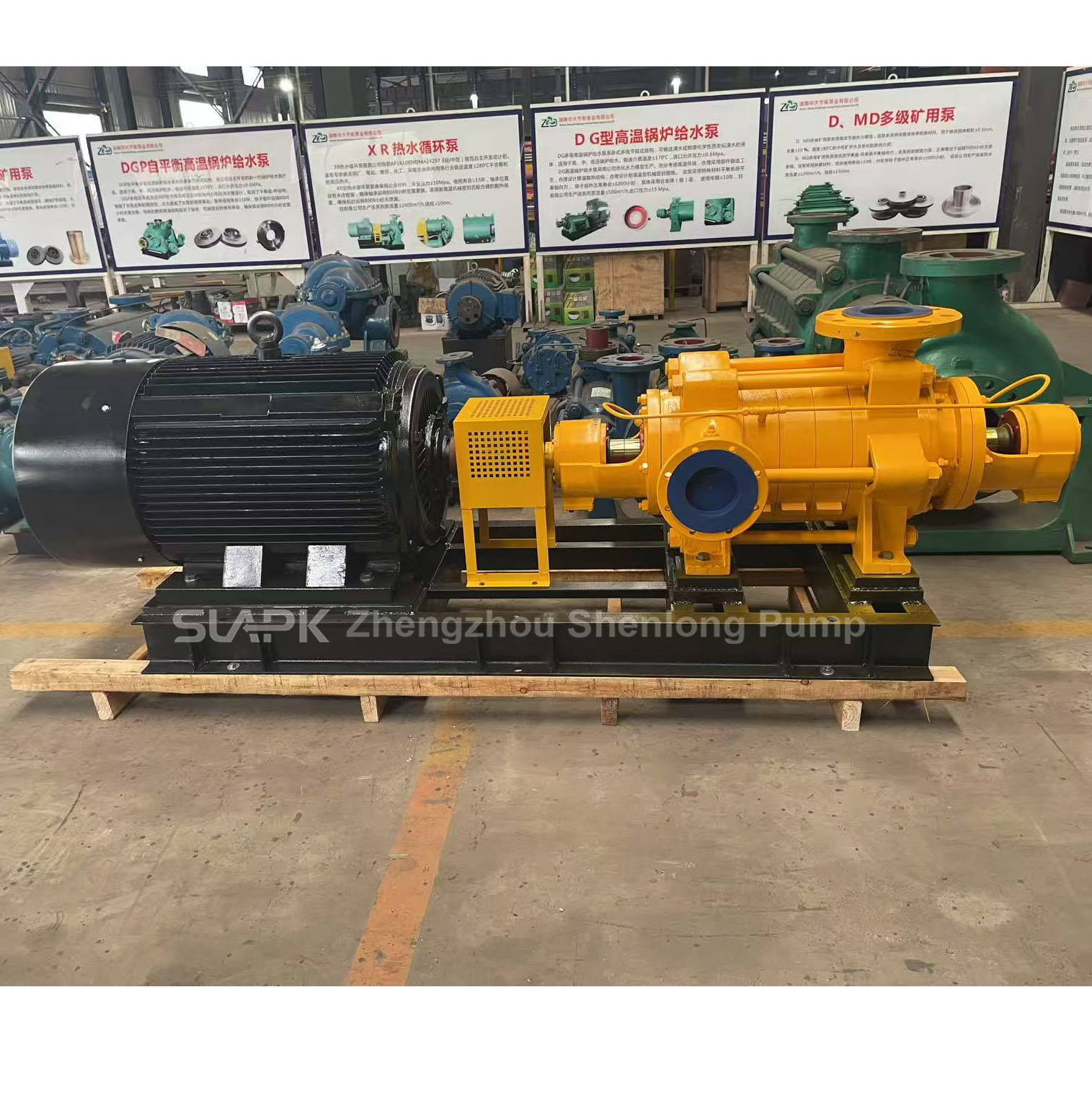

Pompa centrifuga multistadio orizzontale di tipo D per acqua pulita Pompa per approvvigionamento idrico industriale ad alta prevalenza

Pompa di tipo D Pompa centrifuga multistadio orizzontale introduzione:

La pompa centrifuga multistadio orizzontale di tipo D è una soluzione specializzata progettata specificamente per l'approvvigionamento idrico ad alta pressione e il drenaggio minerario. È costruita in ghisa duttile/acciaio inossidabile ad alta resistenza e presenta giranti pressofuse di precisione e tenute meccaniche per garantire la resistenza alla corrosione, perdite minime e una lunga durata. Con un intervallo di portata che copre 10–500 m³/h e una prevalenza massima fino a 1500 metri, è adatta per applicazioni esigenti come il drenaggio minerario, l'approvvigionamento idrico municipale, i sistemi di circolazione industriale e l'acqua di alimentazione della caldaia nelle centrali elettriche.

La pompa centrifuga multistadio di tipo D è una pompa centrifuga multistadio orizzontale a singola aspirazione. Ottiene un'erogazione ad alta pressione pressurizzando gradualmente il liquido attraverso una progettazione in serie di più giranti e diffusori. Il suo principio fondamentale si basa sull'azione della forza centrifuga, con il processo specifico come segue:

composizione strutturale:

Girante: più stadi in serie, ogni girante dello stadio collegata tramite un albero, che genera forza centrifuga durante la rotazione.

Diffusore: situato all'uscita della girante, utilizzato per guidare il flusso del liquido alla girante successiva e recuperare parte dell'energia cinetica, convertendola in energia di pressione.

Sezione di ingresso, sezione centrale, sezione di uscita: struttura segmentata per una facile manutenzione e regolazione del numero di stadi.

Tenuta dell'albero: tenuta meccanica o tenuta a baderna morbida per prevenire perdite.

Dispositivo di bilanciamento: disco di bilanciamento o struttura autobilanciante (in alcuni modelli) per compensare le forze assiali.

Il principio di funzionamento della pompa di tipo D comprende principalmente quattro fasi: la fase di avvio, la fase di funzionamento, la fase di pressurizzazione e la fase di uscita.

Fase di avvio: è necessario assicurarsi che l'involucro della pompa e il tubo di aspirazione siano completamente riempiti d'acqua. Quindi si avvia il motore, facendo ruotare l'albero della pompa, azionando la girante e l'acqua in un movimento rotatorio ad alta velocità.

Fase di funzionamento: quando la girante genera una forte forza centrifuga all'interno della camera della pompa, il liquido all'interno della girante viene spinto verso la periferia della girante lungo i passaggi di flusso tra le pale sotto l'azione della forza centrifuga. Durante questo processo, sia la pressione che la velocità del liquido aumentano.

Fase di pressurizzazione: il liquido espulso viene quindi diretto nella girante successiva, dove subisce una pressurizzazione progressiva, facendo aumentare continuamente la pressione del liquido.

Fase di uscita: infine, dopo aver subito un'azione centrifuga multistadio, la pressione e la velocità del liquido aumentano in modo significativo. Viene quindi diretto verso l'uscita e infine scaricato dalla bocca di scarico della pompa.

Parametri di prestazione della pompa centrifuga multistadio orizzontale di tipo D (Personalizzabili in base alle esigenze del cliente):

Intervallo di portata: 10 ~ 500 m³/h

Intervallo di prevalenza: 100 ~ 1500 metri

Intervallo di potenza: 15 kW ~ 450 kW

Numero di stadi: 2 ~ 10 stadi (personalizzabile in base alle condizioni operative)

Diametro di ingresso: 50 mm ~ 300 mm

Pressione di scarico: fino a 15 MPa

Classe di protezione: IP54 / IP55

Classe di isolamento: Classe F

Pompa centrifuga multistadio orizzontale di tipo DVantaggi principali:

Alta efficienza e risparmio energetico

Adotta un design idraulico avanzato, offrendo alta efficienza e basso consumo energetico, riducendo significativamente i costi operativi.

Struttura compatta e manutenzione conveniente

Struttura ben integrata con ingombro ridotto, facile manutenzione e supporto per la rapida sostituzione delle parti soggette a usura, risparmiando tempo di manutenzione.

Materiali di alta qualità con resistenza alla corrosione e all'usura

I componenti chiave sono realizzati in ghisa ad alta resistenza, acciaio inossidabile o leghe resistenti all'usura, in grado di adattarsi a qualità dell'acqua complesse e condizioni di lavoro difficili.

Funzionamento stabile, sicuro e affidabile

Elevata precisione di bilanciamento dinamico, vibrazioni minime, bassa rumorosità, garantendo un funzionamento continuo senza problemi per lunghi periodi.


Ampia gamma di applicazioni

Adatto per il trasporto di acqua pulita o liquidi con proprietà fisiche e chimiche simili all'acqua pulita, con temperatura ≤ 80°C; particolarmente adatto per applicazioni che richiedono un'elevata pressione di scarico.

Parametri della pompa centrifuga multistadio orizzontale di tipo D:

(È un tipo di pompa sommergibile regolare nella fabbrica di pompe Shenlong, alta temperatura e 380v/440v/480v/600v/660v, ecc. Si prega di scegliere il tipo di pompa sommergibile a cui si è interessati.)
